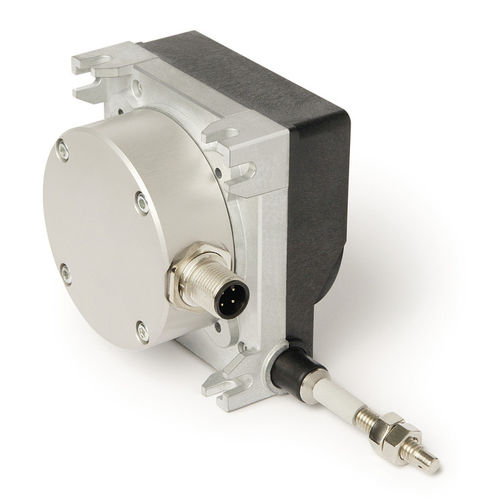

Энкодер с проволочным приводом SG30
Очень надежный энкодер с проволочным приводом в компактном исполнении для многочисленных применений, включая краностроение, сценостроение, складскую технику и т.д., с длиной измерения до . Простой, универсально изменяемый монтаж.
Профиль SG30:
Компактная, надежная конструкция
Различные варианты монтажа
Потенциометр, напряжение или выходная мощность
Корпус из литого цинка и пластика
Закрывающиеся вентиляционные отверстия для защиты от конденсата
Высокая герметичность на выходе троса
Штекерное соединение M12
Механические данные
Характеристика - Технические данные - Дополнительная информация
Корпус - цинковое литье. пластик -
Конструкция троса - e0.61 мм - Стальная проволока (нержавеющая). с пластиковым покрытием
- c0.6 мм - Стальная проволока (нержавеющая)
Усилие выдвижения - £3 Н
Длина кабеля - 230 м - P10. типы энкодеров MWI
- 220 м - энкодер типа MWU
Вес - -0,5 кг
Электрические данные - - -
■ Потенциометр энкодера - - - -
Характеристика - Технические данные - Дополнительная информация
Мощность - 2 Вт при 70 °C -
Сопротивление - 10 kQ
Толерантность по сопротивлению - ±5 % -
Толерантность линейности - ±0,25 % -
Тип подключения - M12 штекерный разъем (A-код) - 4-полюсный. 1 контакт
■Преобразователь, выходная мощность - - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 7... 30 В постоянного тока - при нагрузке 0 Q
- 12... 30 В постоянного тока - при нагрузке 250 Q
- 17... 30 В постоянного тока - при нагрузке 500 Q
Выходной ток - 4 ... 20 мА -
Тип подключения - M12 штекерный разъем (A-код) - 4-полюсный. 1 контакт
---
