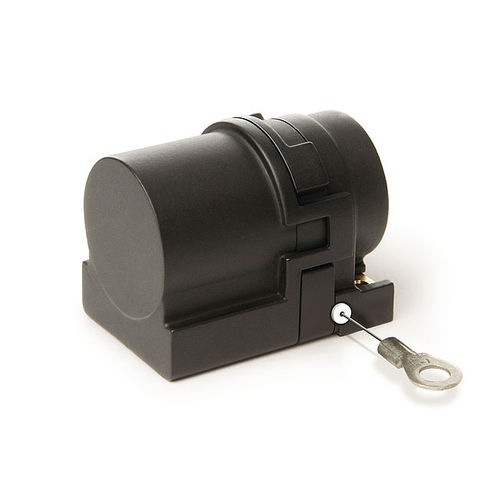

Датчик положения с кабелем SG5

потенциометрическиймеханическийаналоговый

Энкодер с проволочным приводом SG5 Миниатюрный энкодер с проволочным приводом с длиной измерения 600 мм Миниатюрный энкодер с проволочным приводом предназначен для измерения линейных расстояний. Его длина измерения 600 мм является очень большой, учитывая его малые размеры. SG5 универсален в использовании благодаря стандартизированным интерфейсам. Профиль SG5: Очень маленькая конструкция Универсально применим благодаря стандартизированным интерфейсам Простой монтаж Потенциометр, напряжение или выходная мощность Корпус из армированного пластика Механические данные Характеристика - Технические данные - Дополнительная информация Корпус - армированный пластик Конструкция провода - c0,36 мм - Стальной провод (нержавеющий). с пластиковым покрытием Усилие выдвижения - £3 Н Абсолютная точность - ±0,35 % (потенциометр) - Относительно длины измерения (мм) Длина кабеля - £15 м - тип энкодера P10 - £30 м - энкодер типа MWI - £20 м - энкодер типа MWU Вес - -0,06 кг Электрические данные - - - ■ Потенциометр энкодера Характеристика - Технические данные - Дополнительная информация Мощность - 2 Вт при 70 °C - Сопротивление - 10 kQ Толерантность по сопротивлению - ±5 % - Толерантность линейности - ±0,25 % - ■Преобразователь, выходная мощность - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 24 В постоянного тока ±20 % - при £500 Qload Выходной ток - 4 ... 20 мА - ■Преобразователь, выход напряжения - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 15... 28 В постоянного тока - при 3 мА. без нагрузки Выходное напряжение - 0 ... 10 В постоянного тока - lLoaa £10 мА Нагрузка - £10 мА
