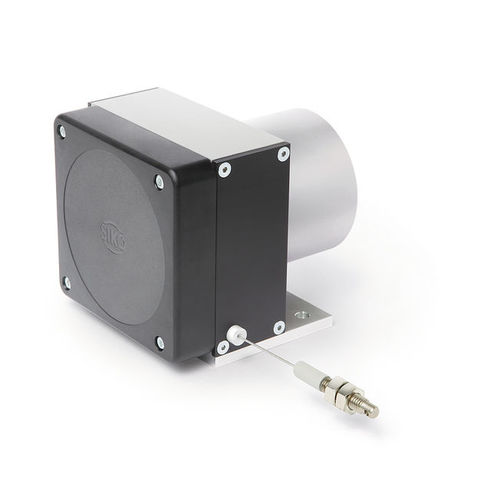

Энкодер с проволочным приводом SG42
надежная конструкция и резервная система датчиков с длиной измерения
Энкодер с проволочным приводом с резервированием для измерения линейных расстояний с максимальной длиной измерения .
Профиль SG42:
Надежная конструкция
Измерительная длина до
Аналоговый выход сигнала в резервированном исполнении (2x 4...20 мА или потенциометр)
Различные варианты монтажа
Запираемые вентиляционные отверстия и отверстия для слива воды
Очень прочный измерительный трос (нержавеющая сталь)
Степень защиты IP65
Штекерное соединение M12
Механические данные - - -
Характеристика - Технические данные - Дополнительная информация
Корпус - алюминий/пластик
Конструкция троса - c0,87 мм - Стальной трос (нержавеющий). с пластиковым покрытием
Усилие выдвижения - £3 Н
Измеренное расстояние/оборот барабана троса - 200 мм -
Абсолютная точность - ±0,35 % - относительно длины измерения (мм)
Вес - '■0.79 кг
Электрические данные - - -
■ Потенциометр энкодера Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 230 В - потеря мощности на потенциометре <1 Вт
Номинальная мощность - 2 Вт при 70 5C -
Сопротивление - 10 kQ
Толерантность сопротивления - ±5 % -
Стандартное сопротивление клемм - 0,5% или 1 C - всегда применяется большее значение
Толерантность к линейности - ±0,25 %
Тип подключения - штекерный разъем M12 (A-код) - 8-полюсный. 1 контакт
■Преобразователь, выходная мощность - - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 10 ... 30 В постоянного тока - с импедансом нагрузки 2500 Q напряжение между l+ и I-
Выходной ток - 4 ... 20 мА <2x) - 4/20 мА 4/20 мА
- 20 ... 4 мА (2x) - 20/4 мА 20/4 мА
- 4 ... 20 мА 20 ... 4 мА - 4/20 мА 20/4 мА
Тип подключения - штекерный разъем M12 (A-код) - 8-контактный. 1 контакт
---
