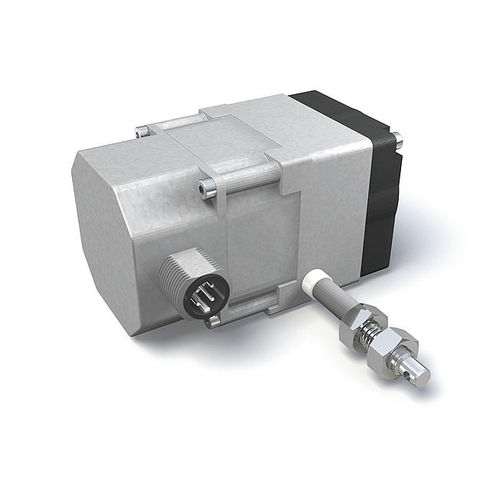

Датчик положения с кабелем SG20
механическийаналоговыйдля металла

датчик положения с кабелем
датчик положения с кабелем
датчик положения с кабелем
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с кабелем
Технология
механический
Выходной сигнал
аналоговый
Объект измерения
для металла
Другие характеристики
компактный
Диапазон измерений

2 000 mm (78,74 in)

Описание

Энкодер SG20 с проводным приводом компактная конструкция из цинкового литья под давлением с длиной измерения 2000 мм Компактный датчик с кабельным приводом и аналоговым выходом с максимальной длиной измерения 2000 мм. Профиль SG20: Компактная конструкция Универсальное применение благодаря стандартизированным интерфейсам Простой монтаж Длины измерения до макс. 2000 мм Потенциометр, напряжение или выходная мощность Прочный цинковый литой корпус Характеристика - Технические данные - Дополнительная информация Корпус - цинковое литье - Конструкция провода - c0,45 мм - Стальной провод (нержавеющий). с пластиковым покрытием Усилие растяжения - 22 Н - Т1 рабочая температура - 211 Н - Т2 рабочая температура Измеренное расстояние/революция канатного барабана - 100 мм - Абсолютная точность - ±0,35 % - по отношению к измеряемой длине (мм) Длина кабеля - 230 м - 4/20 мА, MWIHP. MWIHP/R тип датчика - 220 м - P10; 0/10 В; 0,5/4,5 В тип энкодера Вес - -0,32 кг - Электрические данные - - Потенциометр кодирующего устройства Характеристика - Технические данные - Дополнительная информация Мощность - 2 Вт при 70 !С - Резистентность - 10 кQ - Толерантность к сопротивлению - ±5 % - Линейность толерантности - ±0,25 % - Измерительный преобразователь, выходная мощность - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 10 ... 30 В пост. тока - между l+ и I-, при нагрузке 2500 Q Выходной ток - 4 ... 20 мА - {4/20мА: MWIHP) Датчик, выходное напряжение - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 15... 28 В пост. тока - при 3 мА без нагрузки {0/10 В) - 8 ... 28 В постоянного тока - при 3 мА без нагрузки (0,5/4,5 В) Выходное напряжение - 0 ... 10 В пост. тока - ллоаа 210 мА - 0.5... 4.5В постоянного тока - связь* 210 мА {0.5/4.5В) Сопротивление - 2 ... 10 кQ - против GND Нагрузка - 215 мА

---
