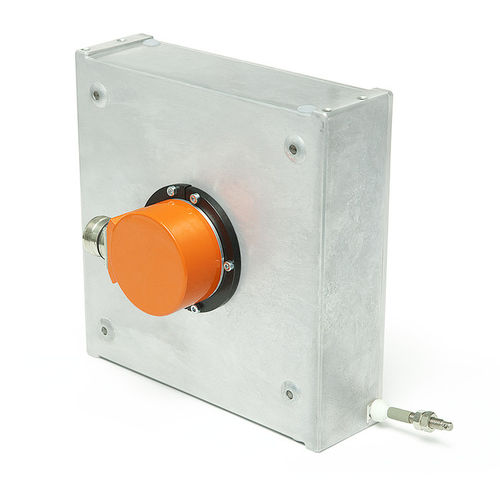

Датчик положения с кабелем SG150

механическийаналоговыйдля измерения длинных расстояний

Энкодер с проволочным приводом SG150 Прочная конструкция с измерительной длиной Профиль SG150: Очень компактная конструкция Измерительная длина до макс Гибкий отвод провода Энкодер с проволочным приводом для поворотного датчика с сервофланцем 58 мм Прочная конструкция Очень прочный измерительный трос (нержавеющая сталь) Механические данные - - - Характеристика - Технические данные - Дополнительная информация Корпус - алюминиевое литье под давлением Конструкция троса - s0.87 мм - Стальная проволока (нержавеющая). с пластиковым покрытием - e0.81 мм - Стальная проволока (нержавеющая) Усилие выдвижения - 215,5 Н Измеренное расстояние / оборот барабана троса - 500 мм - Вес - -2,5 кг - без поворотного датчика Электрические данные Поворотные энкодеры, подходящие для SG150, представлены в каталоге RotoLine 2. В зависимости от выходного сигнала подходят следующие... ■ - Аналоговые выходы, такие как ток или напряжение: AV58M ■ - Инкрементные выходы: IV5800 ■ - Абсолютные выходы: WV58MR. V\A/S6M/SSI. WV36M/CAN Технические характеристики этих устройств приведены в соответствующем техническом паспорте. Также можно использовать ряд версий преобразователей различных производителей. Данные системы Характеристика - Технические данные - Дополнительная информация Точность системы - ±0,1 % - относительно длины измерения (мм) Точность повторения - ±0,2 мм - для каждого направления движения Скорость перемещения - 22,4 об/мин Условия окружающей среды - - - Характеристика - Технические данные - Дополнительная информация Температура окружающей среды - -40 ... 80 SC - Степень защиты - см. поворотный энкодер
