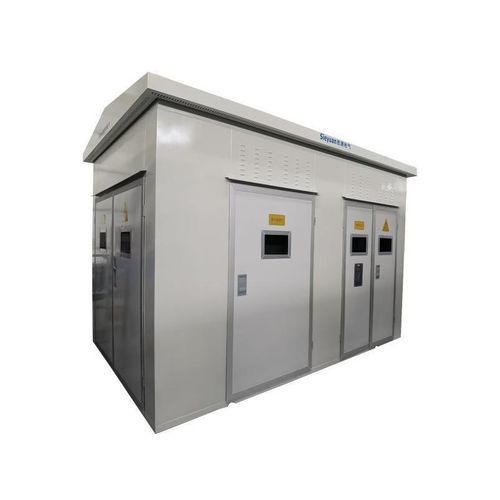

Заземляющее устройство

Описание Гибкая система заземления сочетает технологии резонансного и низкоомного заземления, позволяя переключаться между режимами в зависимости от условий аварии. Система защищает персонал и оборудование, ограничивая ток короткого замыкания, и обеспечивает надежность электроснабжения.

Ключевые особенности

• Высокая надежность: оперативное снижение тока аварии для уменьшения риска травм и повреждения оборудования.
• Быстрая изоляция неисправности: быстрое выявление и отключение поврежденной линии для предотвращения распространения аварии.
• Точное выделение линии: встроенный блок селективного отключения обеспечивает точное отключение аварийного участка.

Технические характеристики

• Диапазон напряжения: 6 кВ – 35 кВ
• Методы регулирования ASC: переключение отводов / фазовое управление / настройка конденсаторами
• Диапазон мощности ASC: 100 кВА – 4400 кВА
• Вольт-амперные характеристики: линейность в диапазоне 0–110% номинального напряжения
• Время срабатывания при заземлении: < 10 мкс

Параметры управления и времени

• Управление устройством гибкого сопротивления заземления: управление вакуумным контактором
• Время ввода сопротивления: 0,1 с – 10 с
