Разъединитель-выключатель высокого напряжения GW8

однополюсныйACвертикальный

Обзор продукта

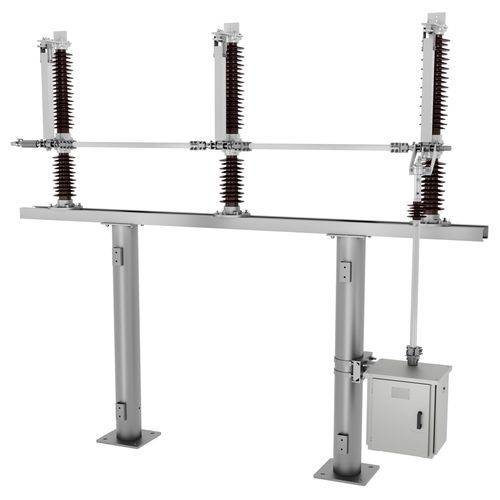

GW8 — наружный высоковольтный AC-разъединитель одноопорного исполнения с вертикальным открыванием, предназначенный для нейтральных точек и цепей компенсации реактивной мощности. Доступен для номинальных напряжений 40,5, 72,5 и 126 кВ и разработан для эксплуатации в жестких наружных условиях.

Особенности

• Качественный проводящий материал: Токопроводящие рычаги выполнены из прямоугольных профилей алюминиевого сплава, обеспечивающих высокую прочность, низкий вес, увеличенную площадь теплоотвода и повышенную коррозионную стойкость.
• Новая конструкция контактов: Самоактивирующиеся контактные язычки из хромовой бронзовой сплава прижимают контактную пластину, обеспечивая надежность при нормальной нагрузке и устойчивость к кратковременным термическим и электромагнитным воздействиям при коротких замыканиях, а также отличную механическую износостойкость.
• Фиксированные соединения: Проводящий путь использует постоянные соединения (за исключением подвижных/стационарных контактных поверхностей), что минимизирует требования к техническому обслуживанию.

Технические характеристики

• Номинальное напряжение (кВ): 40,5, 72,5, 126
• Номинальная частота (Гц): 50/60
• Номинальный ток (А): До 1600
• Номинальная кратковременная выносливость по току (кА): До 40
• Номинальная пиковая выносливость по току (кА): До 100
• Температура эксплуатации (°C): -50 до +55
• Максимальная толщина наледи (мм): До 20
• Сейсмостойкость: До 1,0 g

Семейство моделей и детали применения

• Семейство моделей: GW8
• Применение: Наружный высоковольтный разъединитель для нейтральных точек или цепей компенсации реактивной мощности
• Конструкция: Одноопорный, тип с вертикальным открыванием
• Проводящий материал: Прямоугольные профили из алюминиевого сплава для токопроводящих рычагов
• Материал/конструкция контактов: Самоактивирующиеся контактные язычки из хромовой бронзовой сплава для прижима и высокой износостойкости
• Тип соединения: Постоянные (фиксированные) проводящие соединения для минимизации обслуживания
• Доступные номинальные напряжения: 40,5 кВ, 72,5 кВ, 126 кВ
• Номинальная частота: 50/60 Гц
• Способность по номинальному току: До 1600 А
• Кратковременная выносливость по току: До 40 кА
• Пиковая выносливость: До 100 кА
• Диапазон рабочей температуры окружающей среды: -50 °C до +55 °C
• Максимальная наледь: До 20 мм
• Сейсмостойкость: До 1,0 g
