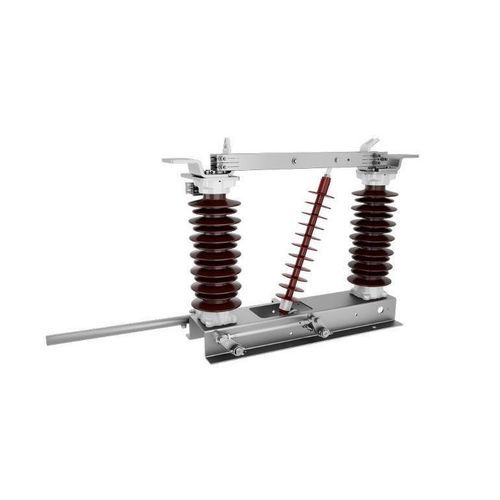

Разъединитель-выключатель высокого напряжения GW1

ACс сильным токомс двойной стойкой

Обзор продукта
GW1 — наружный двухстоечный вертикально открывающийся высоковольтный AC-разъединитель, предназначенный для распределительных сетей и контактной сети железных дорог. Номинальные напряжения включают 12, 24, 31,5 (железная дорога) и 40,5 кВ; номинальный ток до 6000 A и высокая стойкость при авариях.

Ключевые характеристики

• Высокая пропускная способность тока и конструкция контактов без необходимости обслуживания
• Долгий срок службы механики за счёт малофрикционных контактных материалов
• Высокая стандартизация и совместимость с типами опор
• Высокий степень защиты механизма управления (конструкция, соответствующая IP66DM)

Особенности

• Высокая пропускная способность тока и без обслуживания — Контакты обладают самоочищающимся эффектом, что сохраняет качество контакта и минимизирует обслуживание на объекте.
• Долгий срок службы механики — На скользящие контактные поверхности проводника нанесено серебрение на графите, обеспечивающее самосмазывание, снижение крутящего момента и продление ресурса.
• Высокая стандартизация — Разработан для совместимости с монтажными решениями для всех типов опор, используемых в контактной сети и наружных распределительных системах; стандартизированные крепёжные элементы упрощают взаимозаменяемость и монтаж/отладку.
• Высокая степень защиты механизма управления — Механизм с верхним выводом устраняет ошибки установки, связанные с левыми/правыми вариантами вывода, и размерные ограничения. Выходной вал механизма выполнен с лабиринтовым уплотнением, соответствующим требованиям защиты IP66DM.

Технические характеристики

• Номинальное напряжение (kV): 12, 24, 31,5 (Железная дорога), 40,5
• Номинальная частота (Hz): 50/60
• Номинальный ток (A): До 6000
• Номинальная коротковременная выдерживаемая токовая нагрузка (kA): До 63
• Номинальная пиковая выдерживаемая токовая нагрузка (kA): До 160
• Рабочая температура (℃): -50 ~ +55
• Максимальная толщина наледи (mm): До 20
