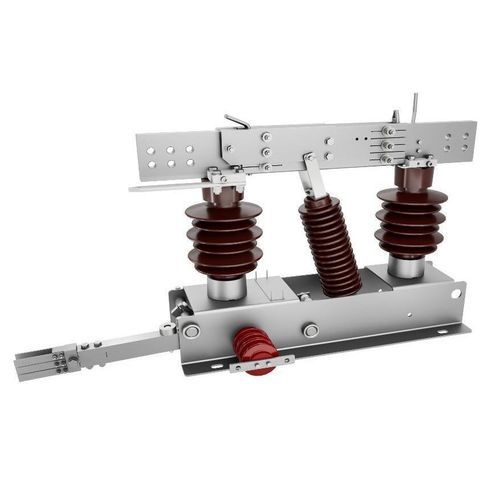

Разъединитель-выключатель среднего напряжения ZGW1

DCс сильным токомс двойной стойкой

Обзор продукта
ZGW1 — наружный двухстоечный разъединитель постоянного тока с вертикальным открытием, разработанный для городских железнодорожных систем. Номинальное напряжение: 1,5 kV. Обеспечивает надежную изоляцию и механически прочную основу, способную выдерживать электромагнитные воздействия и нагрузки при коротких замыканиях в уличных тяговых сетях.

Ключевые особенности

• Медные профильные проводники — Верхний проводящий контур выполнен из профильных медных проводников высокой проводимости для отличной электрической проводимости, механической прочности и коррозионной стойкости.
• Графит‑серебряное покрытие — Контактные пальцы в зонах сопряжения покрыты графит‑серебряным напылением, обладающим самоочищающимися и самосмазывающимися свойствами, что снижает обслуживание и повышает надежность контакта.
• Блокировка заземления — Заземляющий переключатель с блокировкой, связанной с разъединителем, обеспечивает простую и безопасную операцию заземления.
• Моноблочная опорная рама — Опорное основание изготовлено из гнутой стальной пластины для противостояния электромагнитным силам и механическим нагрузкам, возникающим при повреждениях концевых зажимов линии или при коротких токах.

Технические характеристики

• Номинальное напряжение (kV): 1,5
• Номинальный ток (A): До 4000
• Короткосрочная выносливость по току (kA): До 50
• Пиковая выносливость по току (kA): До 125
• Диапазон рабочих температур (℃): -50 ~ +55
• Максимальная толщина наледи (mm): До 20

Характеристики / Технические спецификации

• Модель: ZGW1
• Применение: Наружный двухстоечный разъединитель вертикального открытия для городских железнодорожных систем
• Номинальное напряжение: 1,5 kV
• Номинальный ток: до 4000 A
• Короткосрочная выносливость по току: до 50 kA
• Пиковая выносливость по току: до 125 kA
• Диапазон рабочих температур: -50 ℃ до +55 ℃
• Максимальная толщина наледи: до 20 mm
• Верхний проводящий контур: профильные медные проводники высокой проводимости
• Отделка контактов: графит‑серебряное покрытие (самоочищающееся, самосмазывающееся)
• Заземление: заземляющий переключатель с блокировкой
• Основание: моноблочная опорная рама из гнутой стальной пластины для электромагнитной и механической прочности
