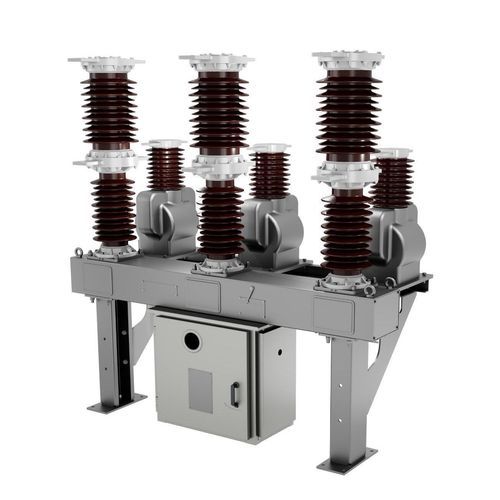

Вакуумный выключатель ZW39

с пружинным приводомпеременный токHV

Обзор продукта
Вакуумный выключатель ZW39 — это наружное высоковольтное переключающее устройство переменного тока, разработанное для передачи и распределения электроэнергии. Применяет вакуумные разрядники с безфторным изоляционным средством (GWP = 0), может быть сконфигурирован с внутренним или внешним трансформатором тока (CT) и оснащён интегрированным пружинным механизмом на алюминиевой литой базе для надёжной, не требующей обслуживания работы в тяжёлых условиях, включая −50 °C, высокую высоту, конденсацию и обледенение. Подходит для подстанций, распределительных сетей и тяговых подстанций железных дорог.

Ключевые характеристики

• Экологичное изоляционное средство — вакуумные разрядники с использованием азота/чистого воздуха; безфторное решение, GWP = 0.
• Широкая экологическая толерантность — исключает риск сжижения при низких температурах; герметичная конструкция без открытых механических передач; надёжная работа при −50 °C, на большой высоте и в условиях конденсации/ледообразования.
• Надёжный механизм — интегрированный пружинный механизм на литой алюминиевой базе обеспечивает стабильную работу, соответствует классу механической выносливости M2 и не требует обслуживания.
• Высокая коммутационная способность — серия обеспечивает отключающую способность до 40 kA и пиковые характеристики замыкания/выдержки до 104 kA, пригодна для сложных аварийных условий.
• Конфигурируемость — внутренний или внешний CT, опциональный моторный привод и интерфейсы дистанционного управления.

Технические характеристики

• Номинальное напряжение (kV): 31.5, 40.5, 72.5, 145
• Номинальная частота (Hz): 50/60
• Коэффициент первого полюса до отключения: 1.3/1.5
• Номинальный ток (A): до 3150
• Номинальный ток короткого замыкания при отключении (kA): до 40
• Номинальный ток замыкания при КЗ (пик) (kA): до 104
• Номинальный короткосрочный выдерживаемый ток (kA): до 40
• Номинальный пиковый выдерживаемый ток (kA): до 104
• Длительность номинальной короткосрочной выдержки (s): 4
• Номинальная последовательность операций: O-0.3s-CO-3min-CO
• Механическая выносливость: 10000 операций

Области применения

• Высоковольтные подстанции, распределительные сети, тяговые подстанции железных дорог, промышленные электросистемы и точки интеграции возобновляемых источников энергии.

Опции и аксессуары

• Внутренний/внешний CT, моторный или ручной привод, модули дистанционного управления, различные варианты приводов и адаптации под требования объекта.
