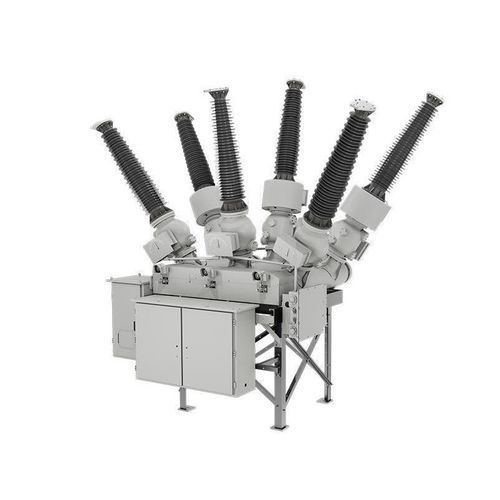

Первичное распредустройство ZHW58A

трехфазовоепеременный токвысокого напряжения

Обзор изделия
ZHW58A — гибридная газоизолированная распределительная установка, объединяющая модули: выключатель (circuit breaker), DS, ES, CT, PT, FES. Обладает компактными габаритами, высокой экологической устойчивостью, надёжностью и эксплуатацией без технического обслуживания. Номинальные напряжения охватывают 31,5–145 кВ, что делает изделие пригодным для применения в линиях высокого напряжения и распределительных подстанциях.

Ключевые характеристики

• Компактная трёхфазная конструкция с раздельными ёмкостями (split‑tank) и интегрированной базовой рамой
• Высокие электрические показатели с интегральной частичной разрядкой <3 pC
• Надёжные механические характеристики; ресурс механизма класс M2, 10 000 операций
• Модульная конструкция и стандартизованные фланцевые соединения для гибкой конфигурации и взаимозаменяемости

Функции

• Компактная конструкция: трёхфазная раздельная ёмкостная схема и интегрированная базовая рама обеспечивают возможность трёхфазной транспортировки по ячейкам и упрощают монтаж на объекте.
• Отличные электрические характеристики: улучшенная изоляция, интегральная частичная разрядка <3 pC, горизонтальное расположение выключателя обеспечивает коммутационную способность до 40 кА.
• Надёжные механические характеристики: новый интегрированный приводной механизм с пружиной на литой алюминиевой базе; компактная конструкция и стабильная выходная характеристика обеспечивают эксплуатацию без технического обслуживания; ресурс механизма соответствует требованиям M2.
• Высокая модульность: модульный подход со стандартизированными размерами фланцев позволяет гибко конфигурировать систему и легко расширять функциональность для оптимизации планировки подстанции.

Технические характеристики

• Модель: ZHW58A
• Интегрированные модули: выключатель, DS, ES, CT, PT, FES
• Номинальное напряжение (кВ): 31,5; 40,5; 72,5; 145
• Номинальная частота (Гц): 50/60
• Номинальный ток (А): до 4000
• Номинальный разрывной ток при коротком замыкании (кА): до 40
• Номинальный ток замыкания при КЗ (пик) (кА): до 108
• Кратковременная выдерживаемая токовая нагрузка (кА): до 40 в течение 4 с
• Пиковая выдерживаемая токовая нагрузка (кА): до 108
• Номинальная последовательность операций: O-0.3s-CO-3min-CO
• Механическая выносливость: 10 000 операций (класс M2)
• Частичная разрядка: интегральная <3 pC
• Конструктивные особенности: трёхфазный split‑tank, интегрированная базовая рама, горизонтальное расположение выключателя, интегрированный литой алюминиевый пружинный привод, модульные стандартизованные фланцевые соединения
