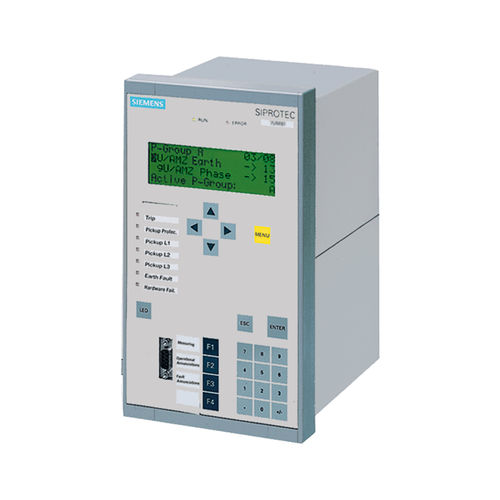

Дифференциальная защита линии SIPROTEC 7SD610 и 7SD5 разработана специально для выборочной защиты воздушных линий и кабелей с односторонним и многосторонним вводом в сетях среднего и высокого напряжения. Также возможны трансформаторы и компенсационные катушки в диапазоне защиты. SIPROTEC 7SD5 также доступен в виде комбинированного устройства дифференциальной и дистанционной защиты линии. С помощью высокопроизводительного инструмента проектирования DIGSI 4 устройства SIPROTEC 4 предлагают удобные для пользователя системные решения для защиты, автоматизации, а также обладают большим опытом работы в полевых условиях и высокой степенью безопасности.
Особенности
Он предназначен для обеспечения дифференциальной и направленной резервной защиты для всех уровней напряжения и типов сетей. Реле характеризуется высокой частотой вращения и измерением короткого замыкания по фазе. Таким образом, устройство подходит для однофазного и трехфазного устранения неисправностей.
Цифровая передача данных для измерения дифференциального тока осуществляется с помощью волоконно-оптических кабелей, сетей или пилотных проводов, так что концы линий могут быть достаточно далеко друг от друга. Последовательный защитный интерфейс (R2R-интерфейс) реле может быть гибко адаптирован к требованиям всех существующих средств связи. При изменении способа связи возможна гибкая переоснащение коммуникационных модулей в соответствии с существующей конфигурацией. Помимо основной функции защиты, т.е. дифференциальной защиты, SIPROTEC 7SD610 имеет полный набор конфигурируемых функций аварийной и/или резервной защиты, таких как защита от перегрузки по току фазы и земли с помощью направленных элементов при подключении трансформаторов напряжения.
---
