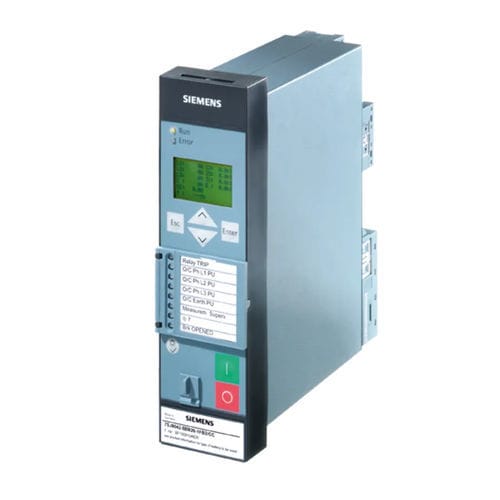

Защитное реле напряжения SIPROTEC 7SK8 series

частотыперегрузкимощности

Реле SIPROTEC 7SK80 и SIPROTEC 7SK81 представляют собой многофункциональные реле защиты двигателя. Они предназначены для защиты асинхронных двигателей всех типоразмеров. Особенности SIPROTEC 7SK80 имеет "гибкие функции защиты". Пользователь может создать до 20 дополнительных функций защиты. Таким образом, может быть реализована защита от изменения частоты или обратной мощности, например. Реле обеспечивает управление автоматическим выключателем, дополнительные коммутационные устройства и функции автоматизации. Встроенная программируемая логика (CFC) позволяет пользователю добавлять собственные функции, например, для автоматизации распределительных устройств (блокировка). Пользователю также разрешено генерировать определяемые пользователем сообщения. Аппаратные средства -4 трансформатора тока -0 / 3 трансформатора напряжения -3 / 7 двоичных входов (пороговые значения можно настроить с помощью программного обеспечения) -5 / 8 двоичных выходов (2 переключения) -0 / 5 Входы ТДС -1 жизненный контакт -Подключаемые клеммы тока и напряжения. Функции -Защита от перегрузки по току (фаза/земля) с заданным и обратным временем (50, 50 Н, 51, 51 Н) -Двунаправленная временная защита от перегрузки по току, заземление (67N) -Двунаправленная защита от перегрузки по току, заземление (по умолчанию/обратно)(67Ns, 50Ns)) -Напряжение при перемещении, напряжение нулевой последовательности (59 Н) -Контроль цепи отключения (74TC) -Мониторинг перегрузки по току (37) -Контроль температуры (38) -Защита от тепловых перегрузок (49) -Защита от застревания (51M) -Заблокированная защита ротора (14)
