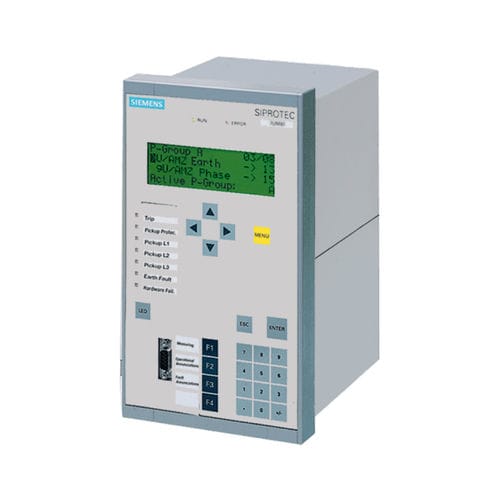

Дифференциальное защитное реле SIPROTEC 7UT6 series

напряжениятока перегрузкитермическое

Реле дифференциальной защиты SIPROTEC 7UT6 используются для быстрой и селективной защиты от коротких замыканий в трансформаторах всех уровней напряжения и вращающихся электрических машинах, таких как двигатели и генераторы, для коротких замыканий и шин. С помощью высокопроизводительного инструмента проектирования DIGSI 4 устройства SIPROTEC 4 предлагают удобные для пользователя системные решения для защиты, автоматизации, а также обладают большим опытом работы в полевых условиях и высокой степенью безопасности. Особенности Конкретное применение может быть выбрано параметризацией. Таким образом достигается оптимальная адаптация реле к защищаемому объекту. В дополнение к дифференциальной функции в реле предусмотрена резервная защита от перегрузки по току на 1 обмотку / точку звезды. В качестве опции можно использовать защиту от замыкания на землю с низким или высоким сопротивлением, защиту от короткого замыкания на землю с ограничением по сопротивлению, защиту от короткого замыкания на землю и защиту от короткого замыкания выключателя. С помощью внешних блоков контроля температуры (термобоксов) можно измерять и контролировать температуру в реле. Таким образом, возможен полный тепловой контроль трансформатора, например, расчет температуры масла в горячих точках. Реле обеспечивают простое в использовании локальное управление и функции автоматизации. Встроенная программируемая логика (CFC) позволяет пользователям реализовывать собственные функции, например, для автоматизации распределительных устройств (блокировка). Также могут быть сгенерированы сообщения, определяемые пользователем. Гибкие интерфейсы связи открыты для архитектур модемной связи с системой управления. Реле защиты может быть параметризовано для использования с трехфазными и однофазными трансформаторами. Кроме того, встроена тепловая копия для контроля за омическими потерями на станции.
