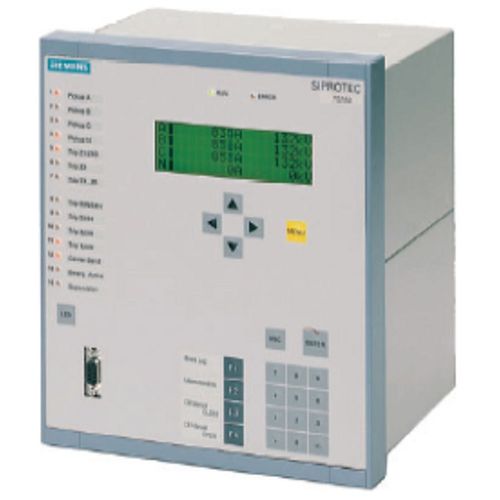

Защитное реле расстояния SIPROTEC 7SA series

скоростисинхронизациимонофазовое

Дистанционная защита SIPROTEC 7SA522 и SIPROTEC 7SA6 разработаны специально для защиты линий среднего и высокого напряжения. С помощью высокопроизводительного инструмента проектирования DIGSI 4 устройства SIPROTEC 4 предлагают удобные для пользователя системные решения для защиты, автоматизации и мониторинга с высоким опытом эксплуатации и безопасностью. Особенности SIPROTEC 7SA522 включает в себя несколько защитных функций, обычно необходимых для защиты линии электропередачи. -Время срабатывания на высокой скорости -Подходит для кабелей и воздушных линий электропередач с последовательной конденсаторной компенсацией или без нее -Самонастраивающийся датчик колебаний мощности для частот колебаний мощности до 7 Гц Цифровая связь "реле-в-релей" для двух- и трех топологий клемм -Адаптивное автоматическое отключение (ADT) Аппаратные средства -Двоичные входы: 8-24 -Двоичные выходы : от 16 до 44 -Высокоскоростные выходы отключения: 5/10 (необязательно) -Текстовый дисплей -Поверхностный монтаж или монтаж заподлицо с корпусом Коммуникационные интерфейсы -Порт системы - IEC 61850 - IEC 60870-5-103 - PROFIBUS DP - DNP 3 -Порт обслуживания - DIGSI 4 - модем -2 последовательный защитный интерфейс данных для телезащиты -Порт шрифта - DIGSI 4 -Синхронизация по времени через IRIG B, DCF 77 или системный интерфейс Функции Функции защиты -Дистанционная защита без переключения с 6 измерительными системами (21/21N) -Защита от замыкания на землю с высоким сопротивлением для однофазного и трехфазного отключения (50 Н, 51 Н, 67 Н) -Элемент (пилотная) защита (85) -Локатор неисправностей (FL) -Обнаружение / отключение колебаний мощности (68/68T) -Защита от перегрузки по току (50/51) -Защита от перегрузки по току на шине STUB (50STUB) -Защита от неполадок при включении (50HS) -Защита от превышения/понижения напряжения (59/27)
