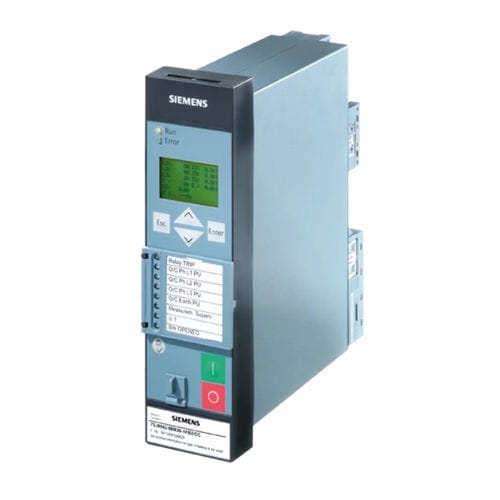

Реле защиты от перегрузки по току и фидера могут использоваться для защиты линий/фидеров высоковольтных и средних сетей с заземленной, заземленной, изолированной или компенсированной нейтралью с низким сопротивлением. Реле обладают всеми необходимыми функциями для использования в качестве резервного реле на дифференциальном реле трансформатора.
Особенности
Аппаратные средства
-4 трансформатора тока
Трансформаторы напряжения -0/3
Двоичные входы -3/7/11 (пороговые значения можно настроить с помощью программного обеспечения)
-5/8 двоичных выходов (2 переключающих / контакта формы C)
-1 жизненный контакт
-Подключаемые клеммы тока и напряжения.
Функции
-Защита от перегрузки по току (фаза/земля) с заданным и обратным временем (50, 50 Н, 51, 51 Н)
-Двунаправленная защита по току (фаза/земля) (67, 67N)
-Чувствительная защита от замыкания на землю в двух направлениях (67Ns, 50Ns)
-Защита от перенапряжений, система с нулевой последовательностью срабатывания (59N)
-Защита от замыкания на землю с высоким ограничением импеданса (87N)
-Вспышка сдержанности
-Контроль цепи отключения (74TC)
-Мониторинг перегрузки по току (37)
-Защита от перегрузки (49)
-Защита от перенапряжений/перегрузок (27/59)
-Защита от прямого включения, защита от обратного включения (32)
-Коэффициент мощности (55)
-Защита от сверхчастотных/нечастотных помех(81O/U)
-Защита от повреждения автоматического выключателя (50B/F)
-Защита от коротких замыканий на землю
-Двунаправленная защита от прерывистого замыкания на землю (67 Нс)
-Защита от несбалансированной нагрузки (46)
-Контроль последовательности последовательностей напряжения (47)
-Защита от перегрузки по току, зависящая от напряжения (51 В)
-Синхронизация (25) -Синхронизация (25)
-Автоматическое повторное включение (79)
-Локатор неисправностей (FL)
-Блокировка (86)
-Защита от изменения частоты (81R)
-Защита от изменения напряжения (27R/59R)
---
