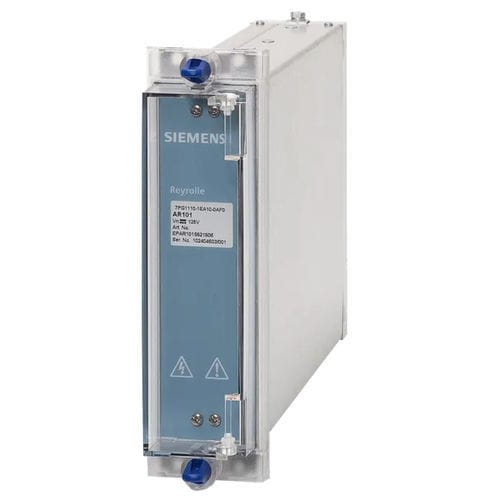

Ассортимент включает в себя электромеханические реле для ряда вспомогательных и отключающих функций. Могут быть указаны различные комбинации катушек, контактов, индикаторов срабатывания. Опции также доступны для режимов работы и сброса. 7PG11 Реле AR - общие вспомогательные функции - повторы, индикация, логика схемы FR реле.
Особенности
Реле типа AR - это серия электромеханических реле с 8 контактами, соответствующих стандарту IEC 61850. Они могут поставляться в большинстве случаев в комбинации с контактами, флажками и устройствами сброса настроек. Реле обозначаются серией цифр и букв, которые определяют важные характеристики реле. Следующие комментарии приводятся в качестве руководства по различным функциям реле типа AR.
Функции
Реле обозначаются серией цифр и букв, которые определяют важные характеристики реле.
-AR -1
До 8 самовосстанавливающихся контактов, в любой комбинации с нормально разомкнутыми или нормально замкнутыми контактами по мере необходимости.
-AR -2
До 8 самовосстанавливающихся контактов, в любой комбинации с нормально разомкнутыми или нормально замкнутыми контактами по мере необходимости
-AR -3
Электрические контакты и контакты ручной настройки, поставляемые с механизмом сброса контакта в крышке корпуса реле
-AR - 4
Контакты ручного и автоматического сброса, могут поставляться с 2 контактами ручного сброса и максимум 4 контактами автоматического сброса. Все контакты могут быть либо нормально разомкнутыми, либо нормально замкнутыми.
-AR -6
Контакты электрического сброса с дополнительным флагом самосброса
-AR -3 & 6
Катушки сброса рассчитаны на короткое время, рекомендуется, чтобы цепи сброса включали нормально разомкнутый (размыкающий) контакт.
---
