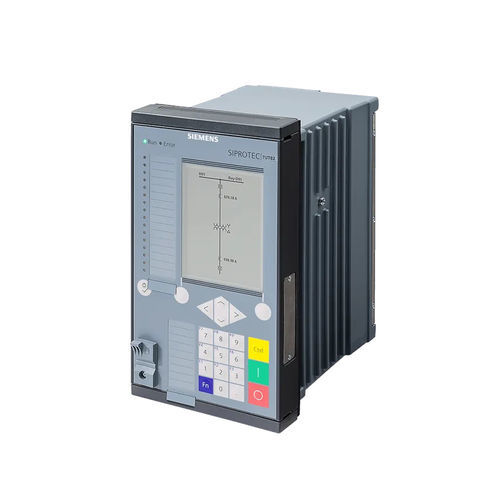

Дифференциальное защитное реле SIPROTEC 7UT8 series

токатрехфазовоедля электрического двигателя

Дифференциальные защиты трансформаторов SIPROTEC 7UT82/85/86/87 разработаны специально для защиты двухобмоточных и многообмоточных (до 5 сторон) трансформаторов. Они являются основной защитой трансформатора и содержат множество других функций защиты и контроля. Дополнительные функции защиты могут также использоваться в качестве резервной защиты для последующих защищаемых объектов (например, кабелей или линий). Модульная расширяемость оборудования помогает вам в этом процессе. Благодаря модульной структуре, гибкости и высокопроизводительному инженерному инструменту DIGSI 5 устройства SIPROTEC 5 предлагают перспективные системные решения с высокой инвестиционной надежностью и низкими эксплуатационными расходами. Характеристики Основная функция: -1 функция дифференциальной защиты (стандартная или автотрансформаторная) с дополнительной стабилизацией; до 2 функций защиты от замыканий на землю с ограничением Используемые точки измерения: -2 x точки измерения 3-фазного тока, -2 x точки измерения 1-фазного тока Входы и выходы: 1 предопределенный стандартный вариант с -8 трансформаторов тока, -7 дискретных входов, -7 двоичных выходов Аппаратная гибкость: -Базовый модуль 1/3 доступен с модулем IO103; невозможно добавить модули расширения 1/6, доступные с большим и малым дисплеем Ширина корпуса: -1/3 × 19 дюймов
