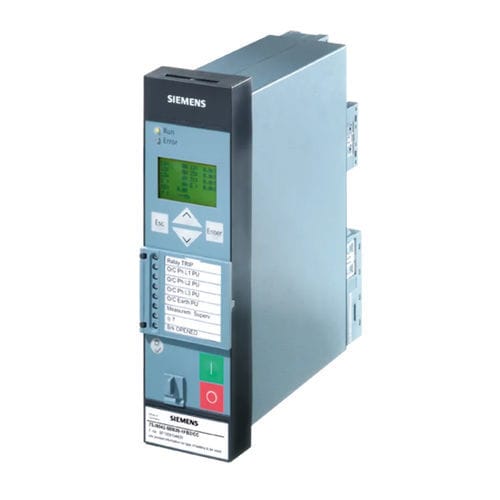

Дифференциальное защитное реле SIPROTEC 7SD80

напряженияперегрузкисравнения фаз

Дифференциальная защита линии SIPROTEC 7SD80 была разработана для выборочной защиты силовых кабелей и воздушных линий связи длиной до 24 км для всех типов конфигурации "звездная точка". Реализованный алгоритм фазового сравнения является быстрым и стабильным методом защиты линий в промышленности и распределительных сетях. Связь интерфейса защиты осуществляется непосредственно без внешнего оборудования по медным проводам, оптоволоконным кабелям или обоим каналам с резервированием. Широкий спектр ненаправленных и ненаправленных функций может применяться как аварийно-спасательных, так и резервных функций. Например, SIPROTEC 7SD80 позволяет упростить и сэкономить средства на защитных решетках и сборных шинах с помощью обратной блокировки. Особенности Быстрое и селективное отключение гарантировано даже в случае сбоя связи между реле. В объем функций входят функции защиты, а также функции управления и контроля. Интероперабельное подключение к системам управления подстанциями обеспечивается стандартными протоколами, такими как IEC 61850. Общая концепция резервирования для защиты и связи с ней дополняется протоколами резервирования Ethernet (PRP, HSR, RSTP), что повышает общую готовность системы. Интегрированные функции помощи при вводе в эксплуатацию и простые настройки позволяют сократить время ввода в эксплуатацию. Аппаратные средства -4 трансформатора тока Трансформаторы напряжения -0/3 Двоичные входы -3/5/7 (пороговые значения, конфигурируемые с помощью программного обеспечения) -5/8 двоичных выходов (2 переключения) -1 жизненный контакт -Подключаемые клеммы тока и напряжения.
