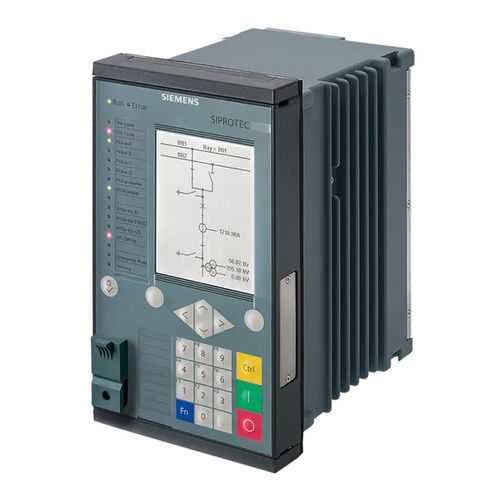

Дифференциальное защитное реле SIPROTEC 7SD series

напряжениядля воздушной электропередачидля монтажа на панели

Дифференциальная защита линии SIPROTEC 7SD82/86/87 разработана специально для выборочной защиты воздушных линий и кабелей с односторонним и многосторонним вводом в сетях среднего и высокого напряжения. Также возможны трансформаторы и компенсационные катушки в диапазоне защиты. Благодаря своей гибкости и высокопроизводительному инструменту проектирования DIGSI 5, устройства SIPROTEC 5 предлагают ориентированные на будущее системные решения с высокой инвестиционной безопасностью и низкими эксплуатационными расходами. Особенности Главная функция: -Дифференциальная защита для средневольтных и высоковольтных применений -Интероперабельность устройств защиты линий SIPROTEC 5 и SIPROTEC 4 Спотыкается: -3-полюсный, минимальное время срабатывания: 19 мс Входы и выходы: -4 трансформатора тока, Трансформаторы напряжения -4, -11 или 23 двоичных входа, -9 или 16 двоичных выходов Аппаратная гибкость: -В базовом модуле 1/3 доступны 2 различные структуры количества для двоичных входов и выходов. Добавление 1/6 модулей расширения невозможно; ширина корпуса доступна с большим или малым дисплеем. Ширина корпуса: -1/3 × 19 дюймов Функции DIGSI 5 позволяет конфигурировать и комбинировать все необходимые функции. -Минимальное время срабатывания: 19 мс -Главной функцией защиты является дифференциальная защита с адаптивным алгоритмом для максимальной чувствительности и стабильности даже при самых разных ошибках трансформатора, насыщении трансформатора тока и емкостных зарядных токах -Двунаправленная резервная защита и различные дополнительные функции
