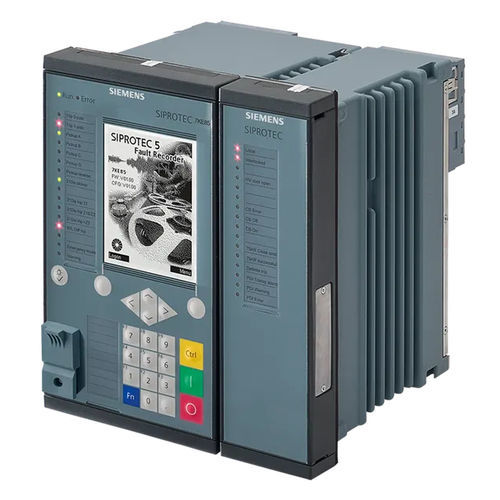

Цифровой аварийный регистратор SIPROTEC 7KE85

Ethernetаналоговыйнастраиваемый

Мощные регистраторы неисправностей с интегрированным измерением синхрофазоров (PMU) в соответствии с IEEE C37.118 и измерением качества электроэнергии в соответствии с IEC 61000-4-30. Характеристики и функции Благодаря большой гибкости функций запуска, SIPROTEC 7KE85 идеально подходит для мониторинга всей цепочки создания добавленной стоимости энергии, от генерации до распределения. Мощная автоматизация и гибкая конфигурация с DIGSI 5 дополняют набор функций. Основная функция: Регистратор неисправностей Входы и выходы: -4 предопределенных стандартных варианта с 40 аналоговыми каналами, 43 двоичных входа, 33 двоичных выхода Гибкость аппаратного обеспечения: -Гибко настраиваемая и расширяемая структура количества входов/выходов в рамках модульной системы SIPROTEC 5. Ширина корпуса: -1/3 - 1/1 × 19" Функции DIGSI 5 позволяет конфигурировать и комбинировать все функции по мере необходимости. -До 40 аналоговых каналов -Рекордер быстрого сканирования -До 2 регистраторов с медленным сканированием -До 5 непрерывных регистраторов и 2 трендовых регистратора -Запись качества электроэнергии в соответствии с IEC 61000-4-30 (гармоники, THD, TDD - в процессе подготовки) -Регистратор последовательности событий для непрерывной записи двоичных изменений состояния и GOOSE-сообщений IEC 61850 -Возможность использования в качестве устройства измерения фазовых параметров (PMU) в соответствии с протоколом IEEE C37.118 -Передача записей и триггеров через GOOSE-сообщения IEC 61850 -Варьируемая частота дискретизации, параметрируемая в диапазоне от 1 кГц до 16 кГц -Распределение памяти объемом 16 ГБ между различными регистраторами по желанию пользователя -Интеллектуальные процедуры мониторинга носителя обеспечивают высокий уровень доступности и полноты архивных данных
