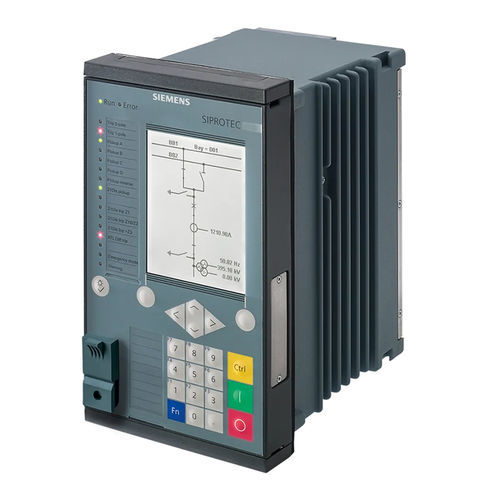

Дифференциальное защитное реле SIPROTEC 7SL series

напряжениярасстояниядля воздушной электропередачи

Комбинированная линейная дифференциальная и дистанционная защита SIPROTEC 7SL82/86/87 разработана специально для экономичной и компактной защиты линий в сетях среднего и высокого напряжения. Благодаря своей гибкости и высокопроизводительному инструменту проектирования DIGSI 5, устройства SIPROTEC 5 предлагают ориентированные на будущее системные решения с высокой инвестиционной безопасностью и низкими эксплуатационными расходами. Особенности Главная функция: -Дифференциальная защита и дистанционная защита для средневольтных и высоковольтных систем -Интероперабельность устройств защиты линий SIPROTEC 5 и SIPROTEC 4 Спотыкается: -3-полюсный, минимальное время срабатывания: 19 мс Входы и выходы: -4 трансформатора тока, Трансформаторы напряжения -4, -11 или 23 двоичных входа, -9 или 16 двоичных выходов Аппаратная гибкость: -В базовом модуле 1/3 доступны различные структуры количества оборудования для двоичных входов и выходов. Добавление 1/6 модулей расширения невозможно; возможно с большим или малым дисплеем. Ширина корпуса: -1/3 × 19 дюймов Функции DIGSI 5 позволяет конфигурировать и комбинировать все необходимые функции. -Минимальное время срабатывания: 19 мс -Главной функцией защиты является дифференциальная защита с адаптивным алгоритмом для максимальной чувствительности и стабильности -даже при самых разных ошибках трансформатора, насыщенности трансформатора тока и емкостных зарядных токах -Серийные функции дистанционной защиты выбираются в качестве резервной или вторичной основной защиты: Классический, реактивный -Метод (RMD), защита трансформаторов от импеданса -Двунаправленная резервная защита и различные дополнительные функции
