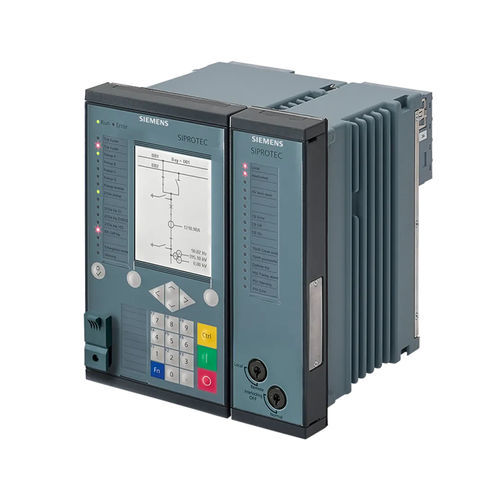

Контроллер присоединения SIPROTEC 6MD series

Контроллер отсека SIPROTEC 6MD85 и SIPROTEC 6MD86 являются устройствами управления и автоматизации общего назначения с функцией защиты. Они предназначены для использования на всех уровнях напряжения от распределения до передачи. Являясь частью семейства SIPROTEC 5, они обеспечивают различные функции защиты из библиотеки SIPROTEC. Боковой контроллер для распределительных устройств среднего напряжения и от высокого до сверхвысокого напряжения со встроенным управлением и обширными защитными функциями. Мощная автоматизация, простая конфигурация с DIGSI 5 Главная функция: Входы и выходы Входы и выходы: -5 предопределенных стандартных вариантов с 4 трансформаторами тока, 4 трансформатора напряжения, от 11 до 75 двоичных входов, 9 - 41 двоичные выходы Гибкость аппаратного обеспечения: -Гибко настраиваемая и расширяемая структура количества входов/выходов в рамках модульной системы SIPROTEC 5. Для больших требований, предъявляемых к количественной структуре, устройство может быть расширено во втором ряду. Например, это позволяет использовать с IO230 дополнительные 240 двоичных входов (и более) (см. главу "Аппаратное обеспечение") Ширина корпуса: от -1/3 × 19" до 2/1 × 19" Функции DIGSI 5 позволяет при необходимости конфигурировать и комбинировать все функции. -Встроенный контроллер отсека с универсальной функцией защиты от среднего до сверхвысокого напряжения -Управление коммутационными аппаратами -Защита синхронизации и защита от блокировки распределительного устройства -интегрированный электрический Ethernet RJ45 для DIGSI 5 и IEC 61850 (отчетность и GOOSE) -Вверх до 4-х вставных коммуникационных модулей, используемых для различных и резервных протоколов (МЭК 61850, МЭК 60870-5-103, МЭК 60870-5-104, DNP3 последовательный и TCP, Modbus TCP, PROFINET IO) -Протоколы возмещения PRP и HSR
