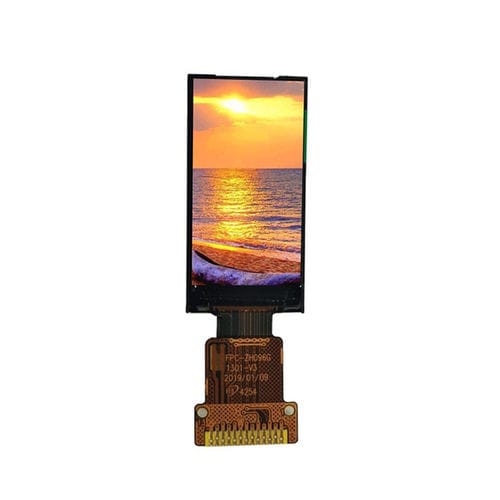

Блок индикации TFT LCD YX10001A

TFTцветнойграфический

Описание
YX10001A — компактный 0,96-дюймовый TFT LCD модуль отображения с RGB-разрешением 80×160 и интерфейсом 4SPI, предназначенный для носимых устройств, портативных приборов, продуктов для умного дома, портативных терминалов, медицинского оборудования и IoT-приложений. Модуль использует драйверный IC ST7735S, обеспечивающий стабильную картинку, быструю реакцию дисплея и угол обзора All O'Clock для четкой видимости под любым направлением. Последовательный интерфейс 4SPI упрощает аппаратную интеграцию и обеспечивает надежную связь с MCU-ориентированными встраиваемыми системами.

Ключевые габаритные размеры
Габариты корпуса: 13.70 × 28.10 × 1.97 mm
Активная область дисплея: 10.80 × 21.70 mm
Шаг пикселя: 0.1926 × 0.1926 mm

Электрические параметры и интерфейс
Аналоговое рабочее напряжение: 3.2 V (Typ.)
Логическое напряжение: 1.8 V (Typ.)
Интерфейс: 4SPI
Подсветка: белый LED × 1

Типичные применения

• Носимая электроника
• Портативные медицинские устройства
• Промышленные портативные терминалы
• Умные датчики и IoT-устройства
• Потребительская электроника и продукты для умного дома

Основные характеристики (таблица)
Размер дисплея: 0.96 inch
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 80 (RGB) × 160
Активная область: 10.80 × 21.70 mm
Габариты корпуса: 13.70 × 28.10 × 1.97 mm
Шаг пикселя: 0.1926 × 0.1926 mm
Направление просмотра: All O'Clock
Driver IC: ST7735S
Интерфейс: 4SPI
Подсветка: белый LED × 1
Аналоговое рабочее напряжение: 3.2 V Typ.
Логическое рабочее напряжение: 1.8 V Typ.

Оптические характеристики (таблица)
Разрешение: 80 × 160
Контрастность: 800 : 1
Цветовой охват: 60%
Яркость: 400 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms

Условия эксплуатации (таблица)
Температура эксплуатации: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Технические характеристики

• Модель: YX10001A
• Размер дисплея: 0.96 inch
• Разрешение: 80(RGB) × 160
• Тип ЖК: TFT-LCD, трансмиссивный
• Driver IC: ST7735S
• Интерфейс: 4SPI (последовательный)
• Активная область: 10.80 × 21.70 mm
• Габариты корпуса: 13.70 × 28.10 × 1.97 mm
• Шаг пикселя: 0.1926 × 0.1926 mm
• Подсветка: 1 × белый LED
• Аналоговое напряжение: 3.2 V (Typ.)
• Логическое напряжение: 1.8 V (Typ.)
• Яркость: 400 cd/m²
• Контрастность: 800:1
• Цветовой охват: 60%
• Угол обзора: All O'Clock (тип. 80°/80°/80°/80°)
• Время отклика: 25 ms
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
