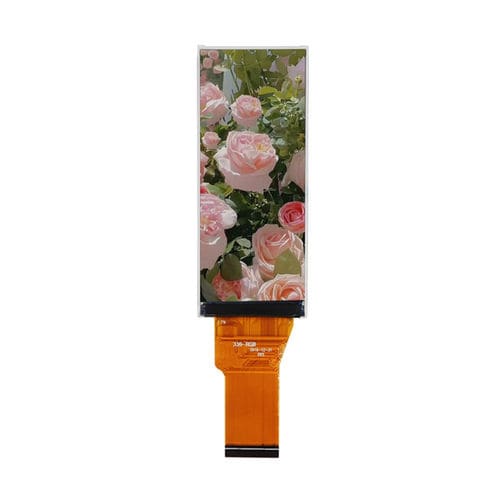

Блок индикации TFT LCD YX29002A

IPSцветной2,9"

Обзор продукта
YX29002A — 2,9-дюймовый IPS TFT LCD модуль с разрешением 376×960 (RGB) и интерфейсом SPI + 18-бит RGB. Оснащён драйвером ST7701S, обеспечивает угол обзора All O'Clock, высокую плотность пикселей и стабильную цветопередачу. Ультратонкая механическая конструкция упрощает интеграцию в промышленные системы управления, медицинские приборы, устройства для «умного дома», переносные терминалы, портативные приборы и встроенные HMI-приложения.

Основные характеристики
Размер дисплея: 2,9 дюйма
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 376 (RGB) × 960
Активная область: 26,51 × 67,68 мм
Габариты: 31,20 × 76,60 × 2,11 мм
Шаг пикселя: 0,0825 × 0,0825 мм
Направление просмотра: All O'Clock
Драйвер IC: ST7701S
Интерфейс: SPI + 18-бит RGB
Подсветка: 4 × белых LED
Аналоговое рабочее напряжение: 2,8 В (тип.)

Оптические характеристики
Контрастность: 600:1
Цветовой охват: 60%
Яркость: 300 кд/м²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80°/80°/80°/80°
Время отклика: 25 мс

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)

Механический чертеж
Механический чертеж и контур модуля предоставляются для справки при интеграции и креплении.

Технические характеристики

• Модель: YX29002A
• Размер дисплея: 2,9 дюйма
• Разрешение: 376×960 (RGB)
• Тип панели: IPS, трансмиссивный TFT
• Интерфейс: SPI + 18-бит RGB
• Драйвер IC: ST7701S
• Активная область: 26,51 × 67,68 мм
• Габариты: 31,20 × 76,60 × 2,11 мм
• Подсветка: 4 × белых LED
• Яркость: 300 кд/м²
• Контрастность: 600:1
• Шаг пикселя: 0,0825 × 0,0825 мм
• Угол обзора: All O'Clock (80°/80°/80°/80°)
• Темп. эксплуатации: -20°C до +70°C
• Темп. хранения: -30°C до +80°C
• Типичное аналоговое рабочее напряжение: 2,8 В
