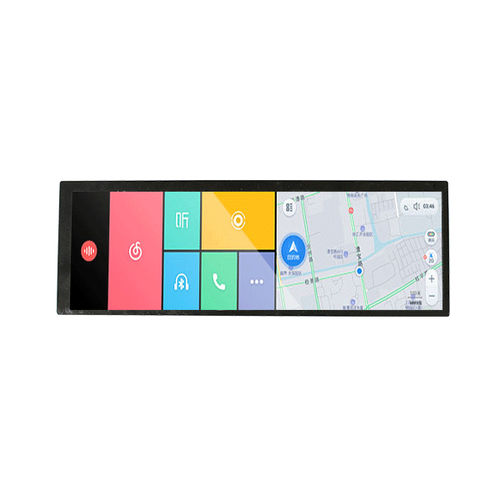

Блок индикации TFT LCD YX78405A

цветной400x12807,84"

Обзор продукта
YX78405A — 7.84‑дюймовый TFT‑LCD модуль с разрешением 400 (RGB) × 1280 и интерфейсом MIPI. Управляется драйвером NV3051F1, обеспечивает направление обзора All O'Clock, типичную яркость 500 cd/m² и белую LED‑подсветку. Предназначен для промышленных и встроенных HMI‑приложений: автомобильной электроники, автоматизации, медицинского оборудования и портативных терминалов.

Применение

• Приборные панели и комбинированные щитки для автомобилей
• Промышленные HMI и панели автоматизации
• Панели управления умного дома
• Дисплеи для медицинского оборудования
• Цифровая вывеска и портативные терминалы

Ключевые характеристики
Размер дисплея: 7.84 inch
Разрешение: 400 (RGB) × 1280
Тип ЖК: TFT‑LCD, трансмиссивный
Интерфейс: MIPI (поддерживает высокоскоростную передачу для Linux/Android/встраиваемых платформ)
Драйвер IC: NV3051F1
Направление обзора: All O'Clock (широкий угол обзора)
Подсветка: белые LED × 24
Яркость ( тип.): 500 cd/m²
Контрастность: 900 : 1
Цветовой охват: 60%
Активная область: 59.4 × 190.08 mm
Габаритные размеры: 67.8 × 205.78 × 4.6 mm

Механические и оптические примечания
Для установки и интеграции предоставлены габаритные размеры и механический чертеж. Модуль имеет ультраширокое соотношение сторон, подходящее для современных пользовательских интерфейсов. Типичный шаг пикселя: 0.1485 × 0.1485 mm.

Оптические и эксплуатационные характеристики
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms
Однородность яркости: 80%
Типичная яркость: 500 cd/m²

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)

Характеристики / Технические спецификации

• Модель: YX78405A
• Размер дисплея: 7.84 inch
• Разрешение: 400 (RGB) × 1280
• Тип ЖК: TFT‑LCD, трансмиссивный
• Активная область: 59.4 × 190.08 mm
• Габаритные размеры: 67.8 × 205.78 × 4.6 mm
• Шаг пикселя: 0.1485 × 0.1485 mm
• Направление обзора: All O'Clock
• Драйвер IC: NV3051F1
• Интерфейс: MIPI
• Подсветка: белые LED × 24
• Яркость ( тип.): 500 cd/m²
• Контрастность: 900 : 1
• Цветовой охват: 60%
• Однородность яркости: 80%
• Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
• Время отклика: 25 ms
• Аналоговое рабочее напряжение: 3.3 V тип.
• Диапазон рабочей температуры: -20°C до +70°C
• Диапазон температуры хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
