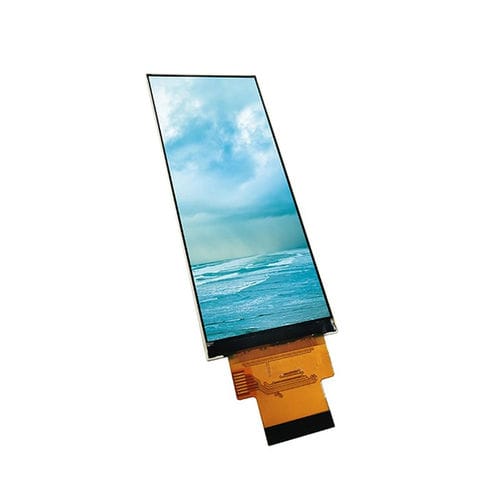

Блок индикации TFT LCD YX40009A

IPSцветной400x960

Обзор продукта
YX40009A — 4,0-дюймовый модуль отображения IPS TFT LCD с разрешением 400 × 960 RGB и интерфейсом SPI + 18-бит RGB. Предназначен для промышленной автоматизации, медицинского оборудования, портативных терминалов и встроенных HMI, обеспечивает углы обзора All O'Clock, стабильную цветопередачу и тонкий корпус для интеграции в компактные устройства.

Ключевые особенности

• Драйвер IC: ST7701S, поддержка режима SPI + RGB для управления регистрами и высокоскоростной передачи RGB-данных.
• Тонкий механический профиль, пригодный для компактных электронных устройств.
• Подсветка: белые светодиоды × 8; типичное аналоговое рабочее напряжение 2,8 В.
• Широкий диапазон рабочих температур и устойчивость к влажности для промышленных условий.
• Сбалансированные оптические характеристики: контраст, яркость и время отклика, оптимизированные для HMI.

Механика и оптика
Модуль имеет компактные габариты и трансмиссивную IPS-матрицу, обеспечивающую широкие углы обзора и стабильность цвета при разных углах наблюдения. Механические и оптические параметры упрощают интеграцию в панели управления и корпусные решения.

Применение

• Промышленные HMI и интеллектуальные контроллеры
• Медицинское оборудование и портативные диагностические приборы
• Ручные терминалы и встроенные устройства
• Управление «умным домом» и компактная потребительская электроника

Механический чертеж / изображения
Предоставлены чертежи габаритов и изображения изделия для помощи при проектировании корпусов, монтаже и размещении разъемов в процессе разработки.

Технические характеристики

• Модель: YX40009A
• Размер дисплея: 4,0 дюйма
• Разрешение: 400 (RGB) × 960
• Тип LCD: IPS TFT-LCD, трансмиссивный
• Активная область: 39.18 × 94.03 мм
• Габаритные размеры: 42.90 × 102.08 × 2.23 мм
• Шаг пикселя: 0.0979 × 0.0979 мм
• Направление просмотра: All O'Clock (IPS)
• Драйвер IC: ST7701S
• Интерфейс: SPI + 18-битный RGB
• Подсветка: белые светодиоды × 8
• Аналоговое рабочее напряжение: 2,8 В тип.
• Контраст (тип.): 600:1
• Цветовой охват (тип.): 60%
• Яркость (тип.): 400 cd/m²
• Однородность яркости (тип.): 80%
• Углы обзора (CR ≥ 10): 80° / 80° / 80° / 80°
• Время отклика (тип.): 25 ms
• Габаритный / механический чертеж доступен в виде изображения
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤90% RH (60°C)
