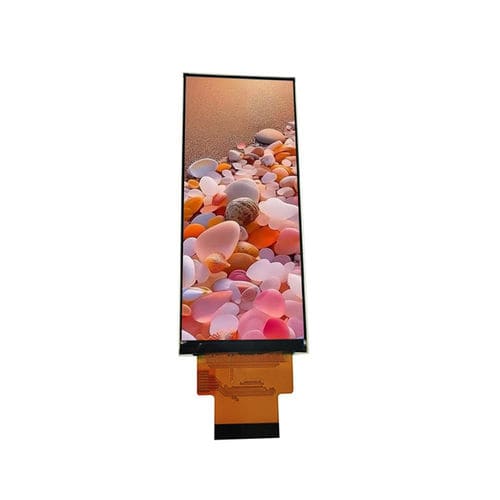

Блок индикации TFT LCD YX40009B

TFTIPSцветной

Описание
YX40009B — это 4,0-дюймовый модуль IPS TFT LCD с разрешением 400×960 RGB и интерфейсом MIPI, предназначенный для промышленной автоматизации, медицинского оборудования, устройств «умного дома», портативных терминалов, переносных приборов и встроенных HMI-приложений. На базе драйвера ST7701S модуль обеспечивает четкое изображение, насыщенные цвета и угол обзора All O'Clock (IPS) для равномерной передачи цвета и хорошей видимости со всех направлений. Интерфейс MIPI поддерживает высокоскоростную передачу данных и совместимость с Linux, Android и высокопроизводительными встроенными платформами. Тонкая механическая конструкция упрощает интеграцию в компактные встраиваемые системы.

Базовые характеристики
Размер дисплея: 4,0 inch
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 400 (RGB) × 960
Активная область: 39.18 × 94.03 mm
Габаритные размеры: 42.90 × 102.08 × 2.23 mm
Шаг пикселя: 0.0979 × 0.0979 mm
Направление просмотра: All O'Clock
Driver IC: ST7701S
Интерфейс: MIPI
Подсветка: белые LED × 8
Аналоговое рабочее напряжение: 2.8 V тип.

Механический чертеж
Механический чертеж и схема размеров доступны для справки при интеграции.

Оптические характеристики
Разрешение: 400 × 960
Контрастность: 600 : 1 (тип.)
Цветовой охват: 60% (тип.)
Яркость: 400 cd/m² (тип.)
Равномерность свечения: 80% (тип.)
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 25 ms (тип.)

Условия эксплуатации
Температура эксплуатации: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Характеристики / технические спецификации

• Модель: YX40009B
• Размер дисплея: 4,0 inch
• Разрешение: 400×960 RGB
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Направление просмотра: All O'Clock (IPS)
• Driver IC: ST7701S
• Интерфейс: MIPI
• Активная область: 39.18 × 94.03 mm
• Габаритные размеры: 42.90 × 102.08 × 2.23 mm
• Шаг пикселя: 0.0979 × 0.0979 mm
• Подсветка: 8 × белые LED
• Аналоговое рабочее напряжение: 2.8 V (тип.)
• Яркость: 400 cd/m² (тип.)
• Контрастность: 600:1 (тип.)
• Цветовой охват: 60% (тип.)
• Равномерность свечения: 80% (тип.)
• Угол обзора (CR≥10): 80°/80°/80°/80°
• Время отклика: 25 ms (тип.)
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
