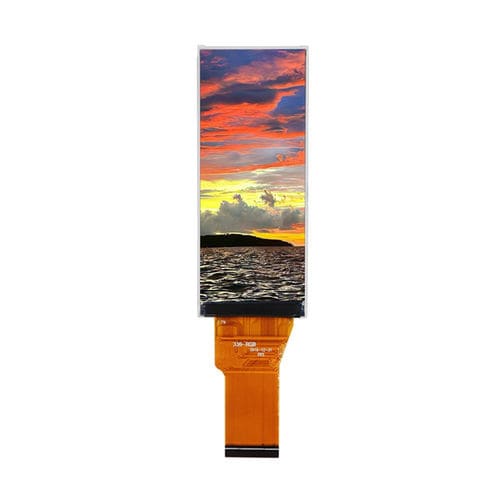

Блок индикации TFT LCD YX32010A

IPSцветной320x820

Обзор продукта
Yousee YX32010A — 3,2-дюймовый IPS TFT-LCD модуль с разрешением 320×820 RGB и комбинированным интерфейсом SPI + 16-бит RGB. На базе драйвера ST7701S модуль обеспечивает широкий угол обзора All O'Clock, равномерную передачу цветов и плавное отображение графики. Двойной интерфейс поддерживает простую инициализацию MCU через SPI и высокоскоростную передачу RGB-данных для встроенных систем, IoT и промышленных применений.

Ключевые характеристики

• 3,2-дюймовый IPS TFT-LCD, передающий тип
• Разрешение: 320 (RGB) × 820
• Интерфейс: SPI + 16-бит RGB
• Driver IC: ST7701S
• Подсветка: белые LED × 4
• Широкий угол обзора (All O'Clock)

Основные характеристики

• Активная область: 26,40 × 67,65 мм
• Габаритные размеры: 31,20 × 76,60 × 2,40 мм
• Шаг пикселя: 0,0825 × 0,0825 мм
• Аналоговое рабочее напряжение: 2,8 В (typ.)

Оптические характеристики

• Яркость: 300 кд/м²
• Контрастность: 600:1
• Цветовой охват: 60%
• Время отклика: 25 мс
• Угол обзора (CR ≥ 10): 80°/80°/80°/80°
• Однородность яркости: 80%

Условия эксплуатации

• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (при 60°C)

Механика

• Габаритные размеры: 31,20 × 76,60 × 2,40 мм
• Активная область: 26,40 × 67,65 мм

Применения

• Промышленные человеко-машинные интерфейсы (HMI)
• Умные контроллеры и устройства для умного дома
• Медицинские приборы
• Портативные терминалы и IoT-устройства
• Встраиваемые дисплейные системы

Технические характеристики

• Модель: YX32010A
• Размер дисплея: 3,2 дюйма
• Разрешение: 320 (RGB) × 820
• Тип ЖК: IPS TFT-LCD, передающий тип
• Driver IC: ST7701S
• Интерфейс: SPI + 16-бит RGB
• Подсветка: белые LED × 4
• Яркость: 300 кд/м²
• Контрастность: 600:1
• Цветовой охват: 60%
• Угол обзора: All O'Clock
• Время отклика: 25 мс
• Аналоговое рабочее напряжение: 2,8 В (typ.)
