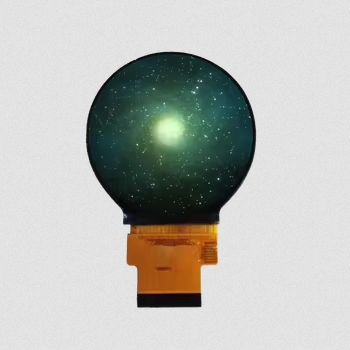

Блок индикации TFT LCD YX21002A

IPSцветнойвысокое разрешение

Обзор YX21002A — это круглый TFT-дисплейный модуль с диагональю 2,1 дюйма и высоким разрешением 480×480 пикселей в формате RGB, оснащенный интерфейсом MIPI DSI. Он предназначен для носимых устройств, продуктов «умного дома», медицинского оборудования и современных встраиваемых систем. Благодаря драйверу ST7701S и технологии IPS TFT модуль обеспечивает широкий угол обзора «All-O'Clock», яркие цвета, превосходную четкость изображения и стабильное качество отображения при просмотре под любым углом. Высокоскоростной интерфейс MIPI обеспечивает быструю передачу данных, что делает модуль подходящим для Linux, Android и других высокопроизводительных встраиваемых платформ. Основные характеристики

• Круглый 2,1-дюймовый TFT-LCD-модуль, высокое разрешение 480×480 RGB
• Интерфейс: MIPI DSI для высокоскоростной передачи данных
• Микросхема драйвера: ST7701S
• Технология IPS, обеспечивающая просмотр под любым углом
• Белая светодиодная подсветка (4 светодиода)
• Компактные габариты и тонкий профиль, подходящие для носимых устройств и встраиваемых систем

Основные технические характеристики Размер дисплея: 2,1 дюйма Тип ЖК-дисплея: TFT-LCD, пропускающий Разрешение: 480 (RGB) × 480 Активная область: 53,28 × 53,28 мм Габаритные размеры: 56,18 × 59,71 × 2,30 мм Шаг пикселей: 0,111 × 0,111 мм Направление обзора: All O'Clock (IPS) Микросхема драйвера: ST7701S Интерфейс: MIPI DSI Подсветка: 4 белых светодиода Аналоговое напряжение (VCI): 2,8 В (тип.) Логическое напряжение (IOVCC): 1,8 В (тип.) Оптические характеристики Разрешение: 480 × 480 Коэффициент контрастности (типичный): 600 : 1 Цветовая гамма (типичная): 60 % Яркость (типичная): 300 кд/м² Равномерность яркости (типичная): 80 % Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80° (типичный) Время отклика (типичное): 25 мс Условия эксплуатации Рабочая температура: от -20 °C до +70 °C Температура хранения: от -30 °C до +80 °C Влажность: ≤90 % относительной влажности (при 60 °C) Механические характеристики Компактные габаритные размеры: 56,18 × 59,71 × 2,30 мм; Активная область дисплея: 53,28 × 53,28 мм. Механический чертеж доступен в документации по продукту (изображение устройства представлено на странице продукта). Области применения Подходит для умных часов, носимой электроники, устройств «умного дома», медицинских терминалов, промышленных интерфейсов человека-машины (HMI), устройств искусственного интеллекта (ИИ) и приложений Интернета вещей (IoT). Характеристики / технические спецификации

• Модель: YX21002A
• Размер дисплея: 2,1 дюйма
• Разрешение: 480 (RGB) × 480
• Тип ЖК-дисплея: TFT-LCD, пропускающий
• Направление обзора: IPS (во всех направлениях)
• Микросхема драйвера: ST7701S
• Интерфейс: MIPI DSI
• Активная область: 53,28 × 53,28 мм
• Габаритные размеры: 56,18 × 59,71 × 2,30 мм
• Шаг пикселей: 0,111 × 0,111 мм
• Подсветка: 4 белых светодиода
• Аналоговое напряжение (VCI): 2,8 В (тип.)
• Напряжение логики (IOVCC): 1,8 В (тип.)
• Коэффициент контрастности: 600 : 1 (тип.)
• Цветовая гамма: 60 % (тип.)
• Яркость: 300 кд/м² (тип.)
• Равномерность яркости: 80 % (тип.)
• Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
• Время отклика: 25 мс (тип.)
• Рабочая температура: от -20 °C до +70 °C
• Температура хранения: от -30 °C до +80 °C
• Влажность: ≤90 % относительной влажности (при 60 °C)
