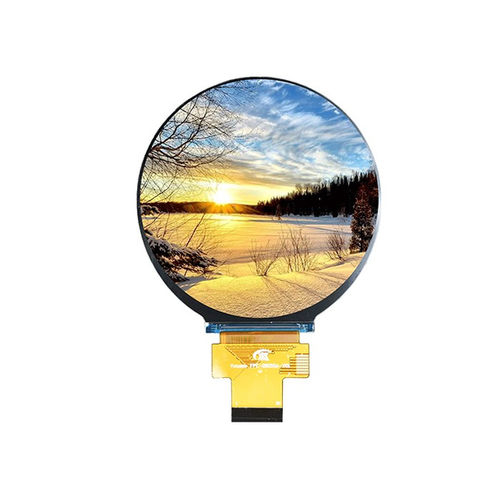

Блок индикации TFT LCD YX28053A

IPSцветнойвысокое разрешение

Обзор продукта
Yousee YX28053A — круглой формы 2,76-дюймовый высокоразрешающий TFT LCD модуль с разрешением 480×480 RGB и интерфейсом MIPI DSI. Оснащён контроллером ST7701S и IPS-технологией, обеспечивает угол обзора All O'Clock с точной цветопередачей и равномерным изображением со всех направлений. Высокоскоростной интерфейс MIPI DSI обеспечивает быструю передачу данных и плавную графику, подходит для носимых устройств, умного дома, промышленных панелей управления, медицинских терминалов и встраиваемых систем на базе Linux, Android и других платформ.

Основные характеристики
Размер дисплея: 2,76 дюйма
Тип LCD: TFT-LCD, трансмиссивный
Разрешение: 480 (RGB) × 480
Активная область: 70.128 × 70.128 мм
Габариты: 73.03 × 76.48 × 2.26 мм
Шаг пикселя: 0.1461 × 0.1461 мм
Направление просмотра: All O'Clock (IPS)
Driver IC: ST7701S
Интерфейс: MIPI DSI
Подсветка: 4 × белых LED
Аналоговое рабочее напряжение (VCI) типичное: 3.2 V
Логическое рабочее напряжение (IOVCC) типичное: 1.8 V

Оптические характеристики
Разрешение: 480 × 480
Контрастность: 1200:1 (тип.)
Цветовой охват: 60% (тип.)
Яркость: 500 cd/m² (тип.)
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 30 ms (тип.)

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤90% RH (60°C)

Механика и интеграция
Компактные габариты и круглая активная область делают YX28053A пригодным для ультратонких интеграций в панели управления, портативные HMI, медицинские приборы, AI-терминалы и IoT-устройства. Для интеграции предоставляются механические чертежи и контуры модуля.

Характеристики / Технические спецификации

• Модель: YX28053A
• Размер дисплея: 2,76 дюйма круглый
• Разрешение: 480×480 RGB
• Тип дисплея: TFT-LCD, трансмиссивный, IPS (All O'Clock)
• Driver IC: ST7701S
• Интерфейс: MIPI DSI
• Активная область: 70.128 × 70.128 мм
• Габариты: 73.03 × 76.48 × 2.26 мм
• Шаг пикселя: 0.1461 × 0.1461 мм
• Подсветка: 4 × белых LED
• Яркость (тип): 500 cd/m²
• Контрастность (тип): 1200:1
• Цветовой охват (тип): 60%
• Время отклика (тип): 30 ms
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
• Типичное аналоговое VCI: 3.2 V
• Типичное логическое IOVCC: 1.8 V
