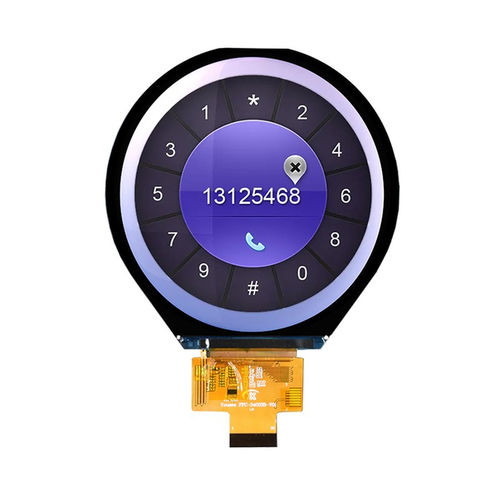

Блок индикации TFT LCD YX34003A

IPSцветной800x800

Обзор
YX34003A — это круглой формы TFT-LCD модуль 3,4″ с разрешением 800×800 RGB и интерфейсом MIPI DSI. Модуль оснащён IPS панелью с широким углом обзора (All O'Clock), драйвером JD9365DA и белой подсветкой из 8 светодиодов; предназначен для интеграции в устройства умного дома, промышленные панели управления, медицинское оборудование и встроенные HMI/AI терминалы.

Ключевые характеристики

• Круглый TFT-LCD 3,4″
• Разрешение: 800 (RGB) × 800
• Интерфейс: MIPI DSI (высокоскоростной)
• Driver IC: JD9365DA
• Просмотр: IPS All O'Clock (широкий угол обзора)
• Подсветка: 8 × белых светодиодов
• Совместимость с Linux, Android и высокопроизводительными встроенными платформами

Основные спецификации

• Размер дисплея: 3,4″
• Тип ЖК: TFT-LCD, трансмиссивный
• Активная область: 87,6 × 87,6 мм
• Габаритные размеры: 94,9 × 96,9 × 2,25 мм
• Шаг пикселя: 0,1095 × 0,1095 мм
• Типичное VCI: 3,2 В; Типичное IOVCC: 1,8 В

Оптические характеристики

• Разрешение: 800 × 800
• Яркость: 500 кд/м²
• Контрастность: 800:1
• Цветовой охват: 60%
• Равномерность яркости: 80%
• Углы обзора (CR ≥ 10): 80° / 80° / 80° / 80°
• Время отклика: 25 мс

Условия эксплуатации

• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Применение

• Устройства умного дома
• Промышленное контрольно-управляющее оборудование и панели оператора
• Медицинские приборы
• AI-терминалы и продвинутые встроенные HMI

Технические характеристики

• Модель: YX34003A
• Размер дисплея: 3,4″ (круглый)
• Разрешение: 800×800 RGB
• Тип дисплея: круглый TFT, трансмиссивный
• Технология отображения: IPS (All O'Clock)
• Driver IC: JD9365DA
• Интерфейс: MIPI DSI
• Активная область: 87,6 × 87,6 мм
• Габариты: 94,9 × 96,9 × 2,25 мм
• Подсветка: 8 × белых светодиодов
• Типичное VCI: 3,2 В; Типичное IOVCC: 1,8 В
• Яркость: 500 кд/м²; Контраст: 800:1; Время отклика: 25 мс
• Рабочая температура: -20°C до +70°C; Хранение: -30°C до +80°C
