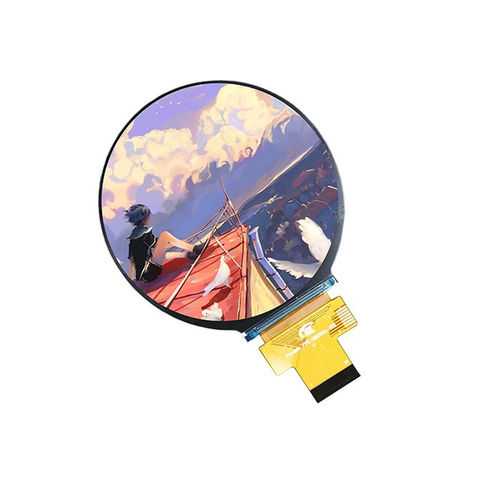

Блок индикации TFT LCD YX28076A

IPSцветнойвысокое разрешение

Обзор продукта
YX28076A — это 2,76-дюймовый высокоразрешающий круглый модуль TFT-LCD с разрешением 480×480 RGB и интерфейсом 3SPI + 18-бит RGB. Управляется контроллером ST7701S и использует технологию IPS (All O'Clock) для широких углов обзора и равномерной цветопередачи. Модуль предназначен для умных домашних устройств, промышленных систем управления, медицинского оборудования, носимых устройств и встроенных HMI-приложений.

Ключевые характеристики
Разрешение 480×480 RGB; 2,76" круглый трансмиссивный TFT-LCD; драйвер ST7701S; интерфейс 3SPI + 18-бит RGB; IPS (All O'Clock) обзор; подсветка White LED × 4; совместимость с распространёнными MCU, ARM-процессорами и встроенными платформами.

Основные характеристики (таблица)
Параметр | Спецификация
Размер дисплея | 2.76 inch
Тип LCD | TFT-LCD, трансмиссивный
Разрешение | 480 (RGB) × 480
Активная область | 70.128 × 70.128 mm
Габаритные размеры | 73.03 × 76.48 × 2.26 mm
Шаг пикселя | 0.1461 × 0.1461 mm
Направление просмотра | All O'Clock
Драйвер IC | ST7701S
Интерфейс | 3SPI + 18-bit RGB
Подсветка | White LED × 4
Аналоговое рабочее напряжение (VCI) | 3.2 V typ.
Логическое рабочее напряжение (IOVCC) | 1.8 V typ.

Механический чертеж
Механический чертеж и контур модуля предоставлены для справки при интеграции и монтаже (габариты: 73.03 × 76.48 × 2.26 mm; активная область: 70.128 × 70.128 mm).

Оптические характеристики (таблица)
Параметр | Типично
Разрешение | 480 × 480
Контрастное соотношение | 1200 : 1
Цветовой охват | 60%
Яркость | 500 cd/m²
Однородность яркости | 80%
Угол обзора (CR ≥ 10) | 80° / 80° / 80° / 80°
Время отклика | 30 ms

Условия эксплуатации (таблица)
Параметр | Диапазон
Рабочая температура | -20°C ~ +70°C
Температура хранения | -30°C ~ +80°C
Влажность | ≤90% RH (60°C)

Применение
Панели интеллектуального управления, медицинские устройства, AI-терминалы, IoT-продукты, носимые устройства, промышленные встроенные системы и другие HMI-приложения.

Технические характеристики

• Модель: YX28076A
• Размер дисплея: 2.76 inch круглой формы
• Разрешение: 480 × 480 (RGB)
• Тип LCD: TFT-LCD, трансмиссивный
• Просмотр: IPS, All O'Clock
• Драйвер IC: ST7701S
• Интерфейс: 3SPI + 18-bit RGB
• Подсветка: 4 × White LED
• Активная область: 70.128 × 70.128 mm
• Габариты: 73.03 × 76.48 × 2.26 mm
• Аналоговый VCI: 3.2 V (typ.)
• Логический IOVCC: 1.8 V (typ.)
• Яркость: 500 cd/m² (typ.)
• Контрастность: 1200:1 (typ.)
• Рабочая температура: -20°C до +70°C
