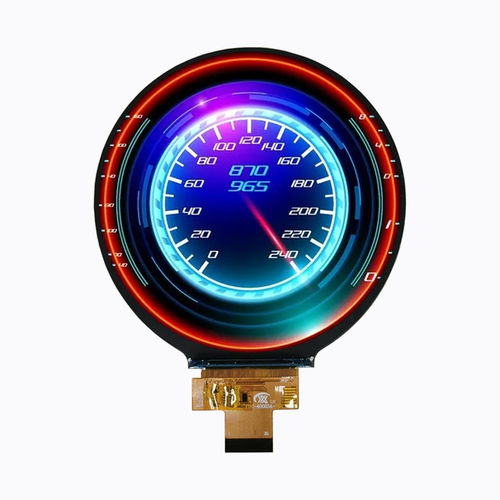

Блок индикации TFT LCD YX40025A

IPSцветнойвысокое разрешение

Обзор продукта
YX40025A — это круглой формы 4.0-дюймовый высокоразрешающий TFT LCD модуль с пикселями 720×720 RGB и интерфейсом 3SPI + 18-бит RGB. На базе IPS-технологии обеспечивает All O'Clock угол обзора, широкие углы зрения, точную цветопередачу и стабильную четкость изображения для промышленных HMI и встроенных терминалов.

Ключевые характеристики

• Размер дисплея: 4.0 inch круглый
• Разрешение: 720 (RGB) × 720
• Интерфейс: 3SPI + 18-bit RGB (инициализация 3SPI + передача 18-битных RGB данных)
• Направление просмотра: IPS (All O'Clock)
• Подсветка: белые LED × 6
• Тонкий механический профиль и компактный корпус

Основные технические характеристики
Item: Specification
Размер дисплея: 4.0 inch
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 720 (RGB) × 720
Активная область: 101.52 × 101.52 mm
Габаритные размеры: 105.6 × 109.87 × 2.09 mm
Шаг пикселя: 0.141 × 0.141 mm
Направление просмотра: All O'Clock (IPS)
Driver IC: —
Интерфейс: 3SPI + 18-bit RGB
Подсветка: белые LED × 6
Аналоговое рабочее напряжение (VCC): 3.2 V Typ.
Логическое рабочее напряжение (IOVCC): 1.8 V Typ.

Оптические характеристики
Разрешение: 720 × 720
Контрастность: 1200 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 30 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Чертеж механики
Механические контуры и чертеж предоставляются для интеграции и установки.

Применения

• Панели управления и промышленные HMI
• Устройства умного дома и IoT терминалы
• Медицинские приборы и оборудование здравоохранения
• AI терминалы и встроенные системы

Технические характеристики

• Модель: YX40025A
• Размер дисплея: 4.0 inch
• Разрешение: 720 (RGB) × 720
• Тип ЖК: TFT-LCD, трансмиссивный
• Активная область: 101.52 × 101.52 mm
• Габаритные размеры: 105.6 × 109.87 × 2.09 mm
• Шаг пикселя: 0.141 × 0.141 mm
• Направление просмотра: IPS (All O'Clock)
• Интерфейс: 3SPI + 18-bit RGB
• Подсветка: белые LED × 6
• Аналоговое рабочее напряжение (VCC): 3.2 V Typ.
• Логическое рабочее напряжение (IOVCC): 1.8 V Typ.
• Контрастность: 1200 : 1
• Яркость: 300 cd/m²
• Цветовой охват: 60%
• Время отклика: 30 ms
• Рабочая температура: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤90% RH (60°C)
