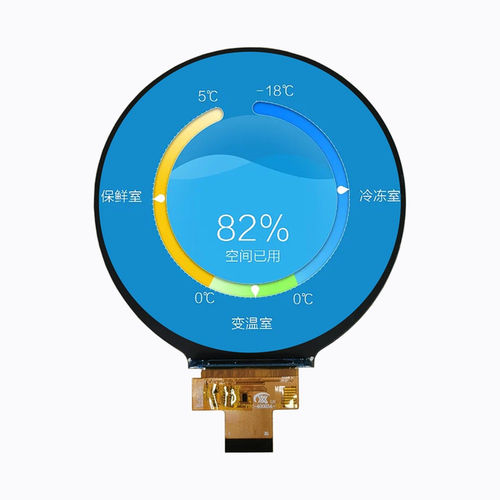

Блок индикации TFT LCD YX40023A

IPSцветной720x720

Обзор
YX40023A — круглое 4,0-дюймовое TFT-LCD отображающее модуль от Yousee с разрешением 720×720 RGB и интерфейсом MIPI DSI. Управляется драйвером IC ICNL9707AC-03 и выполнен на IPS-панели с режимом просмотра All O'Clock, что обеспечивает равномерные характеристики просмотра и стабильную цветопередачу при различных углах обзора. Ультратонкий механический профиль и подсветка из 6 белых светодиодов делают модуль подходящим для встроенных HMI, устройств «умного дома», медицинского оборудования, промышленных панелей управления и AI-терминалов.

Ключевые характеристики
Круглый 4,0-дюймовый TFT-LCD; разрешение HD 720×720; интерфейс MIPI DSI; драйвер IC ICNL9707AC-03; IPS (All O'Clock) просмотр; белая LED-подсветка (6 светодиодов); ультратонкий механический профиль.

Основные характеристики
Размер экрана: 4,0 дюйма
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 720 (RGB) × 720
Активная область: 101.52 × 101.52 мм
Габаритные размеры: 105.6 × 109.87 × 2.09 мм
Шаг пикселя: 0.141 × 0.141 мм
Направление просмотра: All O'Clock
Драйвер IC: ICNL9707AC-03
Интерфейс: MIPI DSI
Подсветка: белые LED × 6
Аналоговое рабочее напряжение (VCI): 3.2 В тип.
Логическое рабочее напряжение (IOVCC): 1.8 В тип.

Оптические характеристики
Разрешение: 720 × 720
Контрастность: 1200 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Однородность яркости: 80%
Угол просмотра (CR ≥ 10): 80° / 80° / 80° / 80°
Время отклика: 30 мс

Условия эксплуатации
Температура эксплуатации: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤90% RH (60°C)

Технические спецификации

• Модель: YX40023A
• Размер дисплея: 4,0 дюйма круглый
• Разрешение: 720×720 (RGB)
• Активная область: 101.52 × 101.52 мм
• Габариты: 105.6 × 109.87 × 2.09 мм
• Шаг пикселя: 0.141 × 0.141 мм
• Тип панели: TFT-LCD, трансмиссивный, IPS (All O'Clock)
• Драйвер IC: ICNL9707AC-03
• Интерфейс: MIPI DSI
• Подсветка: 6 × белых LED
• Яркость: 300 cd/m²
• Контрастность: 1200:1
• Цветовой охват: 60%
• Время отклика: 30 мс
• Аналоговое напряжение (VCI): 3.2 В (typ.)
• Логическое напряжение (IOVCC): 1.8 В (typ.)
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤90% RH (60°C)
