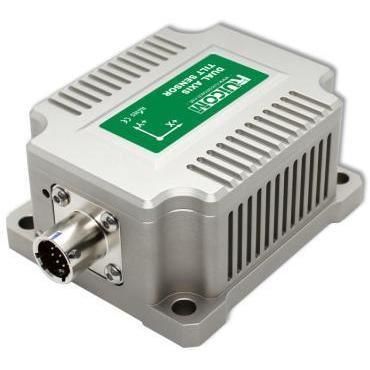

Датчик наклона 2 оси WDS826FL

RS-485RS-232Modbus

Введение в продукт
WDS826FL — динамический двухосевой датчик наклона, разработанный для контроля движений и низкочастотных вибраций башен ветряных турбин. Обладает хорошей чувствительностью на низких частотах и стабильностью в широком температурном диапазоне, что позволяет точно фиксировать медленно изменяющиеся сигналы наклона при длительной эксплуатации. Перед отгрузкой проводятся калибровка по полной температурной шкале и испытания на долговременную стабильность для обеспечения постоянных рабочих характеристик в различных условиях.

Ключевые особенности

• Измерение наклона по двум осям (X, Y)
• Диапазон измерения ±10°, разрешающая способность 0,0005°
• Хорошие низкочастотные характеристики для медленно меняющихся сигналов
• Интерфейсы вывода: RS485 / RS232 / RS422 (опция); поддержка MODBUS
• Бесконтактный монтаж с фиксацией винтами, автоматический расчет горизонтального угла
• Степень защиты IP67, высокая ударо- и виброустойчивость

Параметры производительности

• Модель: WDS826FL
• Диапазон измерения: ±10°
• Оси: X, Y (двухосевой)
• Разрешение: 0,0005°
• Точность (комнатная температура): 0,05°
• Коэффициент температуры нуля: 0,0003 °/°C (эксплуатация −40…85 °C)
• Коэффициент температурной зависимости чувствительности: ≤50 ppm/°C (эксплуатация −40…85 °C)
• Полоса пропускания (частота отклика): 20 Hz
• Частота вывода (настраиваемая): 5 / 10 / 25 / 35 / 50 / 100 Hz
• Выходной сигнал: RS485 / RS232 / RS422 (опция); MODBUS
• ЭМС: соответствует EN61000 и GBT17626
• MTBF: ≥98 000 часов
• Сопротивление изоляции: ≥100 MΩ
• Устойчивость к удару: 100 g @ 11 ms, 3 оси (полусинус)
• Устойчивость к вибрациям: 10 grms, 10–1000 Hz
• Степень защиты: IP67
• Кабель: стандартный 1 м экранированный кабель с авиационным разъемом, широкий температурный диапазон, износостойкий
• Вес: ≤450 г (без кабеля)

Габариты изделия
Для подробных размеров и рекомендаций по монтажу см. чертежи производителя, размещенные на странице товара.

Технические характеристики / Примечания

• Разрешение: минимальное изменение, которое может быть обнаружено в пределах диапазона измерения
• Точность: значение, полученное при измерении нескольких угловых точек в диапазоне при комнатной температуре
• Коэффициент температурной зависимости нулевой точки: изменение нулевого показания относительно комнатной температуры в номинальном диапазоне
• Коэффициент температурной зависимости чувствительности: изменение показания полной шкалы относительно комнатной температуры, выраженное в ppm/°C
