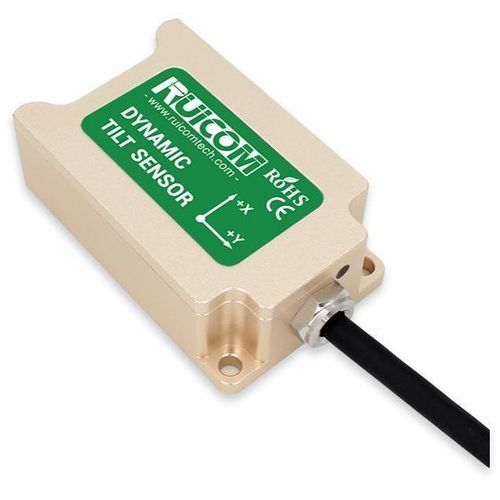

Датчик наклона 2 оси DTS6-V1

аналоговыйвыход по напряжению0-5 В

Обзор продукта
DTS6-V1 — динамический датчик наклона с выходом напряжения, обеспечивающий одновременные динамические измерения крена и тангажа по двум осям. Он выдаёт аналоговые напряжения (0–5 В DC), пропорциональные углам ориентации, что позволяет определять текущие углы крена и тангажа объекта. Устройство интегрирует MEMS трёхосевой акселерометр и трёхосевой гироскоп и использует внутренний шестиаcный фильтр Калмана для объединения данных о гравитации и угловой скорости, вычисляя динамические углы ориентации в реальном времени и выводя их в виде аналоговых напряжений. Бесконтактный принцип измерения обеспечивает непрерывную выдачу углов в реальном времени без строгой выверки или привязки к опорной монтажной поверхности. Компактная конструкция на базе MEMS обеспечивает высокое разрешение измерений, хорошую помехоустойчивость к ЭМИ и устойчивость к ударам и вибрациям, что делает датчик пригодным для измерения ориентации промышленных установок и платформ.

Ключевые характеристики

• Выбираемые диапазоны измерений: ±10°, ±30°, ±60°, ±90°, ±180°
• Динамическая точность типично ±0,3° (зависит от диапазона)
• Статическая точность до ±0,05° (зависит от диапазона)
• Аналоговый выход 0–5 В, при 0° выход 2,5 В
• Время отклика 0,01 с, частота отклика 20–100 Гц
• Класс защиты IP67 и стандартный экранированный кабель 2 м

Параметры производительности (кратко)
Диапазон: ±10° | ±30° | ±60° | ±90° | ±180°
Ось измерения: X/XY | X/XY | X/XY | X/XY | X
Нулевой выход (0°): 2,5 В (для всех диапазонов)
Разрешение: 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Динамическая точность (@25°C): 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Статическая точность (@25°C): 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Долговременная стабильность: 0,05° (для всех диапазонов)
Температурный коэффициент нуля (-40~85°C): ±0,006 °/°C (для всех диапазонов)
Температурный коэффициент чувствительности (-40~85°C): ≤100 ppm/°C (для всех диапазонов)
Время запуска: 1,0 с (для всех диапазонов)
Время отклика: 0,01 с (для всех диапазонов)
Частота отклика: 20–100 Гц (для всех диапазонов)
ЭМС: соответствует EN61000 и GBT17626
Сопротивление изоляции: ≥100 МОм
Ударопрочность: 100 g @ 11 ms, триаксиально (полусинус)
Устойчивость к вибрации: 10 grms, 10–1000 Гц
Класс защиты от влаги: IP67
Кабель: стандартный экранированный кабель 2 м
Вес: ≤180 г (без кабеля)

Размеры изделия
См. чертеж габаритов изделия для механических размеров и деталей крепления.

Технические характеристики

• Модель: DTS6-V1
• Режим выхода: аналоговое напряжение 0–5 В
• Выбираемые диапазоны измерений: ±10°, ±30°, ±60°, ±90°, ±180°
• Ось измерения: X или XY в зависимости от диапазона
• Нулевой выход (0°): 2,5 В
• Разрешение: до 0,01° (в зависимости от модели)
• Динамическая точность: типично ±0,3° (зависит от диапазона)
• Статическая точность: до ±0,05° (зависит от диапазона)
• Долговременная стабильность: 0,05°
• Температурный коэффициент нуля: ±0,006 °/°C (-40~85°C)
• Температурный коэффициент чувствительности: ≤100 ppm/°C (-40~85°C)
• Время запуска: 1,0 с
• Время отклика: 0,01 с
• Частота отклика: 20–100 Гц
• ЭМС: соответствует EN61000 и GBT17626
• Сопротивление изоляции: ≥100 МОм
• Ударопрочность: 100 g @ 11 ms, триаксиально (полусинус)
• Виброустойчивость: 10 grms, 10–1000 Гц
• Класс защиты: IP67
• Стандартный кабель: 2 м экранированный кабель
• Вес: ≤180 г (без кабеля)
