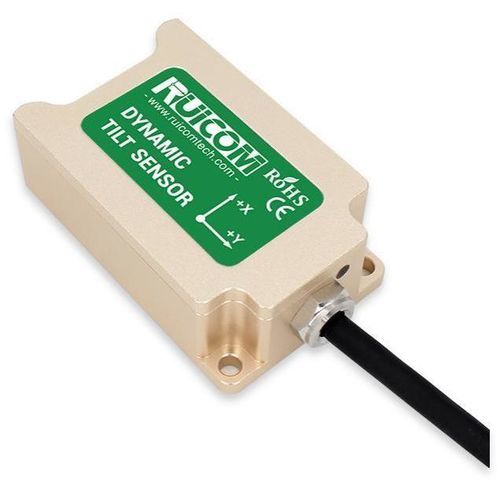

Датчик наклона 2 оси DTS6-A1

XY4-20 мАвыход тока

Обзор продукта
DTS6-A1 — промышленный динамический датчик наклона с выходом 4–20 mA по токовой петле для надёжного мониторинга динамического угла в тяжёлых условиях. Встроены 3-осевой акселерометр и 3-осевой гироскоп, используется шестиосяный Kalman-фильтр для расчёта динамического положения по двум осям в реальном времени. Выход 4–20 mA обеспечивает высокую помехозащищённость и поддерживает передачу на расстояние до 2000 м, подходит для строительной техники и прочих промышленных применений.

Ключевые характеристики

• Выбираемые диапазоны измерений: ±1°…±90° (в таблице указаны ±10/±30/±60/±90/±180°)
• Выход: токовая петля 4–20 mA, 0° = 12 mA
• Динамическое измерение положения по двум осям (X, Y)
• Сенсорный элемент MEMS: акселерометр 3 оси + гироскоп 3 оси
• Встроенный шестиосяный Kalman-фильтр для расчёта в реальном времени
• Дальняя передача до 2000 м
• Промышленный MCU, покрытая PCB, металлический корпус
• Устойчивость к ударам 100g@11ms (по трём осям) и вибрациям 10grms (10–1000 Гц)
• ЭМС и подавление радиопомех, степень защиты IP67

Параметры производительности
Диапазоны измерений: ±1°~±90° выбираемые (таблица: ±10, ±30, ±60, ±90, ±180°)
Ось измерения: X, Y (для большинства диапазонов); X для ±180°
Нулевой выход (0°): 12 mA (все диапазоны)
Разрешение: 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Динамическая точность (@25°C): ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Статическая точность (@25°C): 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Долгосрочная стабильность: 0.05° (все диапазоны)
Коэффициент нуля по температуре (-40~85°C): ±0.006 °/°C
Темп. коэффициент чувствительности (-40~85°C): ≤100 ppm/°C
Время запуска: 1.0 s
Время отклика: 0.01 s
Частота отклика: 20–100 Hz
ЭМС: соответствует EN61000 и GBT17626
Сопротивление изоляции: ≥100 МОм
Устойчивость к ударам: 100g@11ms, трёхосная (полусинус)
Виброустойчивость: 10grms, 10–1000 Hz
Степень защиты: IP67
Кабель: стандартный экранированный кабель 2 м
Вес: ≤180 г (без кабеля)

Технические характеристики

• Модель: DTS6-A1
• Выход: токовая петля 4–20 mA
• Диапазоны измерений: ±1°~±90° выбираемые (опции ±10/±30/±60/±90/±180°)
• Оси измерения: динамическое двухосное положение (X, Y)
• Сенсорный элемент: MEMS акселерометр 3 оси + гироскоп 3 оси
• Алгоритм: встроенный шестиосяный Kalman-фильтр
• Максимальная дальность передачи по кабелю: 2000 m
• Статическая точность: до 0.03° на малых диапазонах; типично 0.05° (@25°C)
• Динамическая точность: типично ±0.3° (@25°C)
• Устойчивость к ударам: 100g@11ms (трёхосная, полусинус)
• Виброустойчивость: 10grms, 10–1000 Hz
• ЭМС: соответствует EN61000 и GBT17626
• Степень защиты: IP67
• Температурный диапазон: -40~85°C
• Стандартный кабель: 2 m экранированный
• Вес: ≤180 г (без кабеля)
