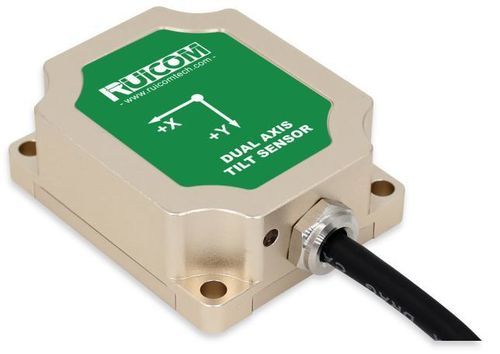

Трехосевой датчик наклона STSL

XYZRS-485TTL

Описание продукта
STSL — компактный, энергоэффективный многопараметрический двухосный инклинометр от RUICOM Technology для промышленных полевых систем управления. Обеспечивает одновременный мониторинг угла наклона, частоты колебаний, амплитуды колебаний и смещения центра, подходит для контроля конструкций (башни, мосты и т.п.).

Ключевые характеристики

• Трёхосевое измерение (X, Y, Z)
• Диапазон измерения ±30°
• Разрешающая способность 0,001°
• Защита IP67 для наружных/агрессивных условий
• Точность измерения: <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Низкое энергопотребление и быстрый старт (2,5 с)
• Выходы: RS485 или TTL (опция); протокол MODBUS RTU
• Хорошие параметры ЭМС (EN 61000 / GB/T 17626)

Параметры производительности

• Модель: STSL
• Диапазон измерения: ±30°
• Измерительные оси: X, Y, Z (трёхосевой)
• Разрешение: 0,001°
• Точность (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Длительная стабильность: <0,02°
• Температурный коэффициент нуля: 0,0008 °/°C (−40~85 °C)
• Температурный коэффициент чувствительности: ≤0,01 %/°C (−40~85 °C)
• Диапазон измерения частоты колебаний: <12,5 Гц; погрешность: 0,20 Гц
• Динамическая амплитуда и смещение центра: рассчитываются по высоте установки и углу оси Z
• Время отклика: <0,1 с; частота отклика: >10 Гц
• Время запуска: 2,5 с
• Выход: RS485/TTL опционально; связь: MODBUS RTU
• Устойчивость к удару: 100 g @ 11 ms, 3 оси (полусинус)
• Виброустойчивость: 10 grms / 10–1000 Гц
• Сопротивление изоляции: ≥100 MΩ
• Класс защиты: IP67
• Кабель: стандартный 2 м (4 × 0,2 мм²)
• Вес: ≤150 г (включая кабель)

Примечания

• Разрешение: минимальное изменение, которое датчик способен обнаружить в пределах диапазона измерения.
• Точность измерения: RMS-погрешность относительно реального угла при комнатной температуре.
• Длительная стабильность: разница между максимальным и минимальным значениями за год непрерывной эксплуатации при комнатной температуре.
• Время отклика: время, необходимое для выхода, чтобы достичь номинального значения после изменения угла.

Технические характеристики

• Модель: STSL
• Бренд: RUICOM Technology
• Диапазон измерения: ±30°
• Оси: X, Y, Z
• Разрешение: 0,001°
• Точность (@25°C): <±15°: 0,01° (RMS); <±30°: 0,05° (RMS)
• Длительная стабильность: <0,02°
• Температурные коэффициенты: ноль 0,0008 °/°C; чувствительность ≤0,01 %/°C (−40~85 °C)
• Частота колебаний: <12,5 Гц (погрешность 0,20 Гц)
• Время запуска: 2,5 с; время отклика: <0,1 с
• Выход / протокол: RS485 или TTL (опция) / MODBUS RTU
• ЭМС: соответствует EN 61000 и GB/T 17626
• Удар / Вибрация: 100 g @11 ms; 10 grms 10–1000 Гц
• Класс защиты: IP67
• Кабель: 2 м (4 × 0,2 мм²)
• Вес: ≤150 г (включая кабель)
