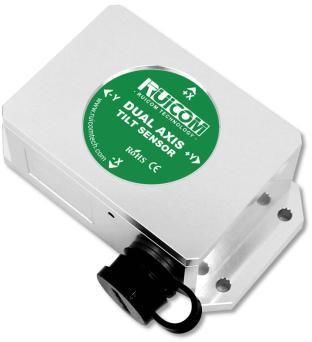

Одноосный датчик наклона HTS6

XYаналоговыйвыход по напряжению

Введение в продукт
Серия HTS6 представляет собой наклонный датчик с аналоговым выходом напряжения для промышленных применений. Поддерживает измерения по одной и по двум осям, использует миниатюрный твердотельный маятник для определения вектора тяжести и преобразует изменение наклона в стандартный выходной сигнал 0–5V. В основе используется 24‑битный дифференциальный АЦП и встроенный MCU для обработки в реальном времени, автоматической температурной компенсации и нелинейной коррекции, что обеспечивает калиброванный линейный выход без необходимости вторичной калибровки. Непр контактная схема измерения и MEMS‑производство обеспечивают компактную конструкцию, простоту установки и повышенную помехозащищённость, подходят для промышленного мониторинга и управления ориентацией.

Ключевые характеристики

• Выбираемые диапазоны измерения: ±1° до ±90°
• Точность (MAE): 0,005° в малом диапазоне при комнатной температуре
• Разрешающая способность: 0,001°
• Выход: Аналоговое напряжение 0–5V (ноль ≈ 2,5V)

Параметры производительности (таблица)
Модель: HTS6 | Условие: — | Параметр: —
Диапазоны измерения: ±10°; ±30°; ±60°; ±90° (покрытие выбираемо до ±1°–±90°)
Ось измерения: X / XY ось
Нулевой выход: 2,5V (≈)
Разрешение: 0,001°
Точность (MAE) при комнатной температуре: ±10° -> 0,005°; ±30° -> 0,01°; ±60° -> 0,02°; ±90° -> 0,03°
RMSE при комнатной температуре: ±10° -> 0,003°; ±30° -> 0,003°; ±60° -> 0,005°; ±90° -> 0,008°
Температурный коэффициент нулевой точки: -40~85°C -> 0,0005°/°C
Температурный коэффициент чувствительности: -40~85°C -> ≤100ppm/°C
Время запуска при включении: 0,5s
Частота отклика: 20Hz
ЭМС: в соответствии с EN61000 и GBT17626
Сопротивление изоляции: ≥100MΩ
Ударостойкость: 100g @ 11ms, 3 оси (полусинусоид)
Устойчивость к вибрациям: 10grms, 10~1000Hz
Класс защиты: IP67
Кабель: стандартная конфигурация 1м экранированный авиационный разъем (7P×6.8mm), износостойкий, широкий температурный диапазон, масса кабеля ≤110g
Масса: ≤250g (без кабеля)

Габариты изделия
Габариты и чертежи корпуса доступны в технической документации и на изображениях в карточке товара.

Технические характеристики

• Модель: HTS6
• Выходной сигнал: Аналоговое напряжение 0–5V (ноль ≈ 2,5V)
• Режимы измерения: Одна ось и две оси
• Ключевые компоненты: 24‑битный дифференциальный АЦП и встроенный MCU
• Компенсация: Автоматическая температурная компенсация и нелинейная коррекция (промышленно калиброванный линейный выход)
• Принцип измерения: Разложение вектора тяжести с помощью миниатюрного твердотельного маятника
• Бесконтактное измерение (без необходимости выравнивания опорной поверхности)
• Датчик на базе MEMS (компактный, устойчив к ЭМИ)
• Выбираемые диапазоны: ±10°, ±30°, ±60°, ±90° (покрытие до ±1°–±90°)
• Разрешение: 0,001°
• Точность (MAE) при комнатной температуре: 0,005° / 0,01° / 0,02° / 0,03° в зависимости от диапазона
• RMSE: 0,003°–0,008° в зависимости от диапазона
• Диапазон рабочих температур для tempco: -40~85°C
• Температурный коэффициент нуля: 0,0005°/°C
• Температурный коэффициент чувствительности: ≤100ppm/°C
• Частота отклика: 20Hz
• Время запуска: 0,5s
• Стандарт ЭМС: EN61000, GBT17626
• Сопротивление изоляции: ≥100MΩ
• Ударостойкость: 100g @ 11ms
• Виброустойчивость: 10grms, 10~1000Hz
• Класс защиты: IP67
• Кабель: 1м экранированный авиационный разъем (7P×6.8mm), масса кабеля ≤110g
• Масса изделия: ≤250g (без кабеля)
