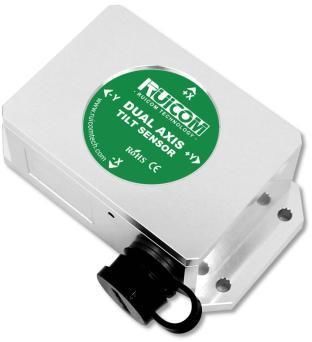

Одноосный датчик наклона HTS6

4-20 мАвыход токаMEMS

Введение продукта
Серия HTS6 представляет собой высокоточный датчик наклона для одной или двух осей с стандартным промышленным выходом тока 4–20 мА и поддержкой передачи сигнала на расстояние до 2000 м. На базе MEMS-процессов изделие использует температурную компенсацию и нелинейную коррекцию для достижения точности измерений до 0,005° в малых диапазонах. Серия оснащена динамической калибровкой нуля для быстрого запуска, высокой разрешающей способностью, стабильностью данных, прочностью к механическим ударам и вибрациям, защитой от РЧ-помех с электромагнитным экранированием, промышленным MCU, усиленной платой, импортным экранированным кабелем и металлическим экранированным корпусом для широкого температурного диапазона.

Ключевые особенности

• Режим выхода: 4–20 mA промышленный токовый сигнал
• Разрешение: 0,001°
• Диапазоны измерений: выбираемые ±1°…±90° (типичные: ±10°, ±30°, ±60°, ±90°)
• Широкий входной диапазон напряжения: 11,5–36 V
• Точность на малых диапазонах: 0,005°

Параметры производительности

• Ось измерения: X (одна ось) или XY (две оси)
• Нулевой выход (середина шкалы): 12 mA
• Разрешение: 0,001°
• Точность (MAE) при комнатной температуре: ±10°: 0,005°; ±30°: 0,01°; ±60°: 0,02°; ±90°: 0,03°
• RMSE при комнатной температуре: ±10°: 0,003°; ±30°: 0,003°; ±60°: 0,005°; ±90°: 0,008°
• Температурный коэффициент нуля (-40…85°C): 0,0005°/°C
• Температурный коэффициент чувствительности (-40…85°C): ≤100 ppm/°C
• Время включения: 0,5 с; частота отклика: 20 Гц
• Электромагнитная совместимость: EN61000, GBT17626
• Сопротивление изоляции: ≥100 MΩ
• Устойчивость к ударам: 100 g @ 11 ms (3 оси, полусинус)
• Устойчивость к вибрациям: 10 grms, 10–1000 Гц
• Класс защиты: IP67
• Кабель (стандарт): 1 м экранированный авиационный кабель (7P×6,8 мм), износостойкий, для широкого температурного диапазона; вес кабеля ≤110 г
• Масса прибора: ≤250 г (без кабеля)

Технические характеристики

• Модель: HTS6
• Выходной сигнал: 4–20 mA
• Нулевой выход (середина шкалы): 12 mA
• Разрешение: 0,001°
• Точность на малых диапазонах: 0,005°
• Выбираемые диапазоны измерений: ±1°…±90°
• Ось измерения: X или XY
• Питание: 11,5–36 V
• Время включения: 0,5 с
• Частота отклика: 20 Гц
• Стандарты EMC: EN61000, GBT17626
• Класс защиты: IP67
• Вес: ≤250 г (без кабеля)
