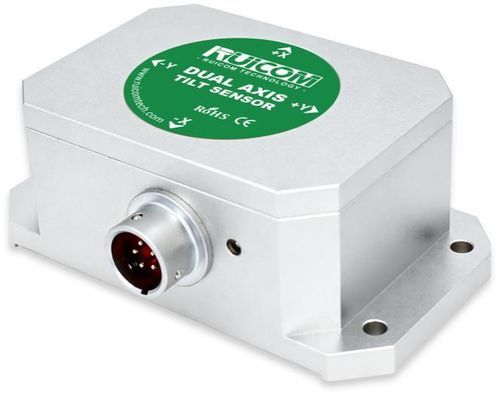

Одноосный датчик наклона HTS6

RS-485RS-232TTL

Обзор продукта
Серия HTS6 — цифровой датчик наклона для точного измерения углов крена и тангажа в промышленных приложениях. Доступен в одно- и двухосных вариантах, содержит 16-битный дифференциальный A/D-преобразователь и цифровой фильтр 5-го порядка для обеспечения высокой разрешающей способности и стабильности измерений в широком температурном диапазоне.

Ключевые характеристики

• Цифровой выход с поддержкой нескольких протоколов: RS485, RS232, RS422 и TTL (совместимо с MODBUS)
• Интеллектуальная компенсация температурного дрейфа: встроенный высокоточный цифровой температурный датчик с коррекцией в реальном времени; опциональный вывод температуры
• Выбираемые диапазоны измерения: ±10°, ±30°, ±60°, ±90° (макс. для одиночной оси ±90°, для двухосной ±89,5°)
• Высокое разрешение и точность: разрешение 0,001°; точность до 0,005° для малых диапазонов
• Промышленная надежность: степень защиты IP67, ударостойкость 100 g @ 11 ms, виброустойчивость 10 g rms (10–1000 Hz)

Параметры производительности
Модель: HTS6

• Ось измерения: одноосная / двухосная
• Разрешение: 0,001°
• Диапазоны измерения: ±10°, ±30°, ±60°, ±90°
• Погрешность измерения (@25°C): 0,005° (малые диапазоны) до 0,02° (наибольший диапазон)
• Долговременная стабильность: 0,01°–0,08° (в зависимости от диапазона)
• Температурный коэффициент нулевой точки (−40~85°C): 0,0005°/°C
• Температурный коэффициент чувствительности: ≤50 ppm/°C (типично), ≤100 ppm/°C (наибольший диапазон)
• Частота отклика: 20 Hz; варианты частоты выхода: 5 / 15 / 35 / 50 / 100 Hz
• Время запуска при включении: 0,5 s
• Выходные сигналы: RS232 / RS485 / RS422 / TTL / MODBUS
• ЭМС: соответствует EN61000 и GBT17626
• MTBF: ≥99 999 часов
• Сопротивление изоляции: ≥100 MΩ
• Ударная прочность: 100 g @ 11 ms (триосевая, полусинус)
• Виброустойчивость: 10 g rms, 10–1000 Hz
• Класс защиты: IP67
• Кабель: стандартный экранированный кабель 2 м с авиационным разъёмом 7P × 6,8 мм; стойкий к истиранию и широкому температурному диапазону; масса кабеля ≤110 g
• Вес: ≤250 g (без кабеля)

Применение и примечания

• Типичные области применения: выравнивание промышленного оборудования, стабилизация платформ, юстировка антенн и датчиков, мониторинг строительной техники
• Выбираемые интерфейсы и частоты выхода для интеграции с ПЛК, регистраторами данных и SCADA-системами
• Примечание: определения разрешения, погрешности измерения, температурного коэффициента нулевой точки и температурного коэффициента чувствительности приведены на странице продукта
