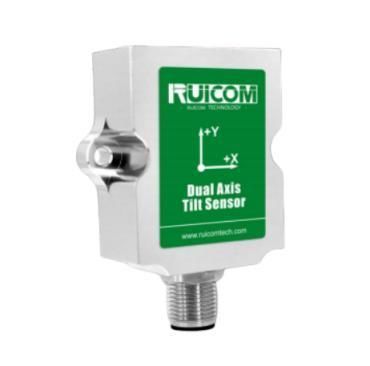

Датчик наклона 2 оси LTS6

XYCANMEMS

Ключевые особенности

• Шесть способов установки
• Разрешение 0,1°
• Выход: CAN2.0B
• Высокая виброустойчивость >2000g
• Степень защиты IP67

Описание продукта
Серия LTS6 — это компактный MEMS-датчик наклона нового поколения для динамических измерений, обеспечивающий стабильное определение положения движущихся платформ. В устройстве используется двухканальный блок измерения гравитационной компоненты, который измеряет статическое ускорение тяжести и преобразует его в углы наклона и тангажа относительно горизонтальной плоскости. Встроенный MCU выполняет двукратную коррекцию линейности выхода, что повышает точность по сравнению с аналоговыми изделиями. Бесконтактный принцип измерения обеспечивает вывод текущего угла положения в реальном времени, прост в эксплуатации и исключает необходимость выравнивания двух монтажных поверхностей. Подходит для статических и динамических сценариев измерения, применяется в промышленной автоматизации и контроле положения платформ; обладает высокой помехоустойчивостью и стабильностью работы в жестких промышленных условиях.

Параметры производительности

• Диапазон измерений: ±90°
• Измеряемые оси: ось X / ось Y
• Разрешение: 0,1°
• Статическая точность (@25°C): ±0,3°
• Динамическая точность (@25°C): ±0,8°
• Темп. коэффициент нуля (-40°C~85°C): ±0,01 °/°C
• Темп. коэффициент чувствительности (-40°C~85°C): ≤100 ppm/°C
• Время запуска при включении: 1,5 s
• Время отклика: 0,05 s
• Сигнал выхода: CAN2.0B
• ЭМС: В соответствии с EN 61000 и серией GB/T 17626
• Сопротивление изоляции: ≥100 MΩ
• Устойчивость к ударам: 100 g @ 11 ms, трёхосно (полусинус)
• Виброустойчивость: 10 grms, 10–1000 Hz
• Степень защиты: IP67
• Кабель: стандартный 2 м экранированный кабель
• Габариты: L64,5 × W50 × H18,5 мм
• Масса: ≤100 г (без кабеля)

Технические характеристики

• Модель: LTS6
• Диапазон измерений: ±90°
• Оси: X / Y
• Разрешение: 0,1°
• Статическая точность: ±0,3° (@25°C)
• Динамическая точность: ±0,8° (@25°C)
• Температурные коэффициенты: ноль ±0,01 °/°C; чувствительность ≤100 ppm/°C
• Время запуска: 1,5 s
• Время отклика: 0,05 s
• Интерфейс: CAN2.0B
• Нормы ЭМС: EN 61000, серия GB/T 17626
• Класс защиты: IP67
• Механическая прочность: удар 100 g, вибрация 10 grms
• Кабель: 2 m экранированный (стандарт)
• Габариты: 64,5 × 50 × 18,5 мм
• Масса: ≤100 г (без кабеля)
