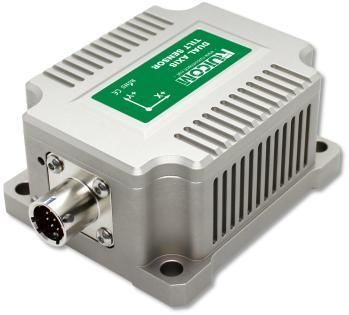

Датчик вибраций для контроля машины VTS6D

для технического обслуживания станковдля тяжелых условийдля профилактического технического обслуживания

Описание продукта
VTS — это промышленный высокоточный датчик, разработанный RUICOM Technology для измерения вибрации и угла наклона. Каждое изделие проходит компенсацию калибровки по полной температурной шкале и испытания на стабильность перед отгрузкой, что обеспечивает надёжные измерительные характеристики в различных условиях. Встроенный алгоритм быстрого преобразования Фурье (FFT) обнаруживает механические вибрации в диапазоне 0.5–20 Гц и позволяет вычислять пиковую скорость и максимальную амплитуду перемещения методом частотного анализа. Устройство поддерживает несколько промышленных интерфейсов (RS485 / RS422 / RS232) и протокол MODBUS. В комплект входит профессиональное программное обеспечение для анализа данных с функциями мониторинга в реальном времени, записи и углублённого анализа. Бесконтактная конструкция крепления позволяет надёжно монтировать датчик на целевой поверхности винтами и автоматически вычислять горизонтальный угол наклона для ускорения развёртывания. Благодаря высокой помехоустойчивости по ЭМС и ударопрочности серия VTS подходит для требовательных мобильных платформ и сложных условий, таких как спутниковые коммуникационные автомобили, специальные командные автомобили и автомобили с радиолокационными антеннами.

Ключевые особенности

• Высокоточный инклинометр и датчик вибрации
• Встроенный алгоритм FFT для анализа вибраций (0.5–20 Гц)
• Двухосное измерение наклона (XY)
• Высокое разрешение и точность (разрешение 0.0005°, точность 0.001°)
• Возможна горизонтальная или вертикальная ориентация
• Несколько промышленных интерфейсов: RS485 / RS232 / RS422; поддержка MODBUS
• Прочная конструкция с высокой ЭМС-устойчивостью и ударопрочностью

Области применения

• Измерение ориентации на высококлассных мобильных платформах (спутниковые коммуникационные автомобили, специальные командные автомобили, автомобили с РЛС-антеннами)
• Промышленный мониторинг и диагностика вибраций
• Точное отслеживание наклона/уровня в суровых условиях

Технические характеристики

• Model: VTS6D
• Диапазон измерения: ±10°
• Ось измерения: XY (двухосный)
• Разрешение: 0.0005°
• Точность измерения: 0.001°
• Коэффициент нулевой температуры: 0.0003°/°C
• Коэффициент температурной чувствительности: ≤50 ppm/°C
• Время включения: <0.5 s
• Частота отклика: 20 Hz
• Частота выдачи: настраиваемая 5 Hz / 10 Hz / 25 Hz / 35 Hz / 50 Hz / 100 Hz
• Выходной сигнал / интерфейсы: RS485 / RS232 / RS422 (опционально)
• Протокол связи: поддерживает промышленный MODBUS
• ЭМС: согласно EN61000 и GBT17626
• MTBF: ≥98 000 часов
• Сопротивление изоляции: ≥100 MΩ
• Ударопрочность: 100 g @ 11 ms (3 оси, полусинус)
• Виброустойчивость: 10 grms / 10 ~ 1000 Hz
• Степень защиты: IP67
• Кабели: стандартный 1 м износостойкий, широкотемпературный, экранированный кабель с авиационным разъёмом; вес ≤150 g
• Вес: ≤425 g (без кабеля)
• Возможности обнаружения вибраций: обнаруживает механические вибрации в диапазоне 0.5–20 Гц и вычисляет пиковую скорость и максимальную амплитуду перемещения методом частотного анализа
