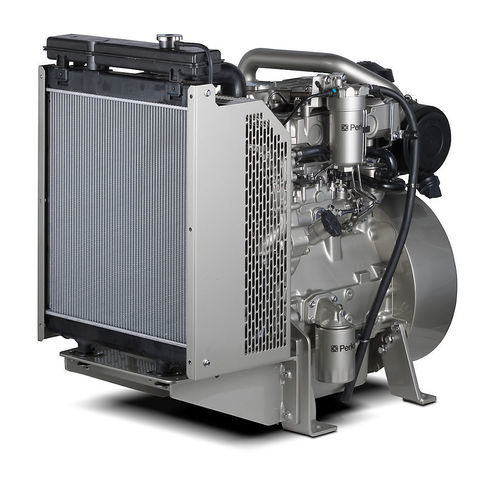

Дизельный двигатель 1103D-33G

3 цилиндратурбопрямой впрыск

Обзор
Perkins 1103D-33G — это 3‑цилиндровый дизельный двигатель объёмом 3,3 л, разработанный для блочной (prime) и резервной (standby) электростанции. Соответствует требованиям EU Stage IIIA (эквивалент U.S. EPA Tier 3), обеспечивает экономичное расходование топлива при непрерывной работе и высокую способность принимать нагрузку в резервных режимах.

Ключевые характеристики

• Механическая брутто мощность: 30 - 38 kWm
• Типичная электрическая мощность: 32-40 kVA (25-32 kWe)
• Выбросы: EU Stage IIIA
• Номинальная скорость: 1500/1800 об/мин

Особенности

• Простота обслуживания: Модель доступна с естественной продувкой или с турбонаддувом; механический впрыск топлива и интервалы обслуживания 500 часов упрощают техобслуживание.
• Удобство модернизации: Общие точки установки в серии 1100 облегчают переход на двигатели большей мощности.
• Фильтрация масла и топлива: Высококачественная фильтрация повышает надёжность и долговечность при длительной эксплуатации.
• Применение для prime power: Диапазон двигателя обеспечивает 28–68 kWm и 30–59 kVA на генераторе в зависимости от конфигурации.

Выбранные характеристики продукта
Общий диапазон мощностей
Механическая брутто мощность: 30 - 38 kWm
Типичная электрическая мощность: 32-40 kVA (25-32 kWe)
Номинальная скорость: 1500/1800 об/мин

Стандарты выбросов
Выбросы: EU Stage IIIA (эквивалент U.S. EPA Tier 3)

Типичная электрическая мощность 50 Hz
Prime: 32 kVA
Standby: 35 kVA

Типичная электрическая мощность 60 Hz
Prime: 29 kWe
Standby: 32 kWe

Общее
Число цилиндров: 3 в ряд вертикально
Диаметр цилиндра (bore): 105 mm
Ход поршня (stroke): 127 mm
Рабочий объём: 3.3 l
Степень сжатия: 19.25:1
Наддув: естественный (naturally aspirated)
Система сгорания: непосредственный впрыск
Вращение со стороны маховика: против часовой стрелки
Система охлаждения: жидкостная
Постобработка: -
Типичный КПД генератора: 89%
Переключаемая конфигурация: Да

Габариты двигателя*
Длина: 1000 mm
Ширина: 631 mm
Масса без воды/масла: 329 kg

Габариты ElectropaK
Длина: 1000 mm
Ширина: 631 mm
Высота: 951 mm

Стандартное оборудование (выборочно)

• Система подачи воздуха: установленный воздушный фильтр
• Система управления: стартер 12 V и генератор 12 V 65 A с DC выходом; 12 V соленоид аварийной остановки с питанием в работе
• Система охлаждения: установленный радиатор и трубопроводы; термостатическое управление с шестерённой циркуляционной помпой и ремённым вентилятором
• Маховики и кожух маховика: маховик высокой инерции по SAE J620 размер 10/11½; кожух маховика SAE 3
• Топливная система: фильтр топлива следующего поколения; роторный насос
• Общие: передние монтажные кронштейны двигателя
• Масляная система: мокрый картер с заливной горловиной и щупом; навинчиваемый масляный фильтр

Примечания
*Окончательные размеры зависят от выбранных опций

Технические характеристики

• Модель (коммерческое обозначение): 1103D-33G
• Brand: Perkins
• Серия двигателя: 1100 Series
• Механическая брутто мощность: 30 - 38 kWm
• Типичная электрическая мощность: 32-40 kVA (25-32 kWe)
• Сертификация по выбросам: EU Stage IIIA (эквивалент U.S. EPA Tier 3)
• Номинальные скорости: 1500 / 1800 об/мин
• Число цилиндров: 3 в ряд
• Диаметр x ход: 105 mm x 127 mm
• Рабочий объём: 3,3 l
• Степень сжатия: 19.25:1
• Наддув: естественный
• Сгорание: непосредственный впрыск
• Вращение (со стороны маховика): против часовой стрелки
• Охлаждение: жидкостное
• Типичный КПД генератора: 89%
• Переключаемая конфигурация: Да
• 50 Hz prime/standby: 32 kVA / 35 kVA
• 60 Hz prime/standby: 29 kWe / 32 kWe
• Масса без эксплуатационных жидкостей: 329 kg
• Габариты двигателя (L x W): 1000 mm x 631 mm
• Габариты ElectropaK (L x W x H): 1000 mm x 631 mm x 951 mm
• Ключевые элементы стандартного оснащения: установленный воздушный фильтр, стартер 12 V и генератор, установленный радиатор и трубопроводы, термостатическое охлаждение, маховик высокой инерции (SAE J620 размер 10/11½), фильтр топлива следующего поколения, роторный топливный насос, мокрый картер с навинчиваемым масляным фильтром
