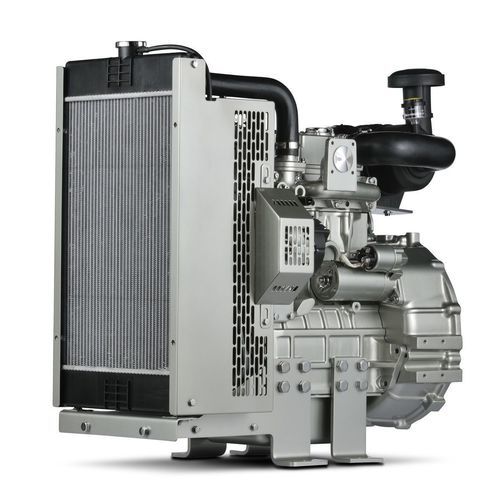

Дизельный двигатель 403D-15G

3 цилиндрадля производства электроэнергииохлаждаемый водой

Обзор
Диапазон Perkins 403 двигателей для электрической мощности (EP) сохраняет компактные преимущества версии с 2 цилиндрами и делает шаг вперед по уровню шума, совершенству и мощности. 3-цилиндровая линейка обладает отличной плотностью мощности и превосходной топливной экономичностью; она разработана для удовлетворения потребностей в генерации электроэнергии как в нерегулируемых регионах с вероятностью экстремальных условий, так и в более регулируемых регионах с более строгими стандартами по выбросам.

Ключевые характеристики

• Компактный и гибкий — Когда требуется мощность и надежность при ограниченном пространстве, двигатели серии 400 EP подходят. Конструктивные элементы двигателя оптимизированы для минимизации занимаемого пространства, что облегчает установки, где требуются решения по последующей обработке отработавших газов. Некоторые модели предоставляют возможность переключения между оборотами двигателя и электрическими частотами для соответствия применению и региону.
• Эффективный, тихий и мощный — 3-цилиндровый 403 обеспечивает высокую плотность мощности, долговечность, топливную экономичность и тихую работу по сравнению с конкурентами аналогичного размера, что делает его подходящим там, где шум имеет значение (например, в городских районах).
• Нижние эксплуатационные расходы — надежность, простой в эксплуатации двигатель с непрямым впрыском топлива, простота установки и гарантия в совокупности снижают стоимость владения. Серия 400 построена на общей моторной платформе, что позволяет экономичные обновления.

Технические характеристики продукта
Общий диапазон мощности
Механическая мощность (брутто): 12-19,7 kWm
Типичная электрическая мощность: 13-24 kVA (10-19 kWe)
Номинальная частота вращения: 1500/1800/3000 rpm

Стандарты по выбросам
Выбросы: UN ECE R96 Stage IIIA при постоянной скорости и U.S. EPA Stationary Emergency Engine

Типичная электрическая мощность 50 Гц
Prime: 13,0-22 kVA
Standby: 14,5-24 kVA

Типичная электрическая мощность 60 Гц
Prime: 12,7 kWe
Standby: 14 kWe

Общее
Число цилиндров: 3 в ряд
Диаметр цилиндра: 84 мм (3,3 in)
Ход поршня: 90 мм (3,5 in)
Рабочий объем: 1,5 л (91,3 in³)
Степень сжатия: 22,5:1
Наддув: естественный впуск
Система сгорания: непрямой впрыск
Направление вращения со стороны маховика: против часовой стрелки
Система охлаждения: жидкостная
Постобработка: -
Типичный КПД генератора: 87-88%
Переключаемость: Нет

Габариты ElectropaK
Длина: 820 мм (32,3 in)
Ширина: 476 мм (18,7 in)
Высота: 791 мм (31,1 in)
Сухая масса: 197 кг (434 lb)

Отказ от ответственности
*Окончательные размеры зависят от выбранных опций
ESE (1800 rpm - сертифицированная модель) только - стационарное аварийное оборудование

Определения
Prime Power: Мощность, доступная при переменной нагрузке вместо основной энергетической сети. Допускается перегрузка на 10% в течение одного часа каждые 12 часов работы.
Standby Power: Мощность, доступная при переменной нагрузке в случае сбоя основной сети. Перегрузка не допускается.

Стандартное оборудование (сводка)

• Система впуска воздуха: установлены воздушный фильтр
• Система управления: 12-вольтовый электронный запирающий соленоид (ESOS), включенный для работы; стартер 12 В и генератор 12 В 65 А с DC выходом; накаливание свечей для холодного запуска и переключатель подогрева/старта; переключатели давления масла и температуры охлаждающей жидкости
• Система охлаждения: термостатически управляемая система с ременным приводом насоса охлаждающей жидкости и толкающим вентилятором; установлен радиатор, трубопроводы и кожухи
• Маховик и картер маховика: маховик высокой инерции 1500/1800 rpm по SAE J620 размер 7½ тяжелый картер маховика SAE 4 длинный; маховик высокой инерции 3000 rpm по SAE J620 размер 7½ легкий картер маховика SAE 4 короткий
• Топливная система: механически регулируемый кассетный топливный насос; топливный фильтр с раздельным элементом
• Общие: переднее и заднее крепление двигателя
• Масляная система: мокрый стальной поддон с заливной горловиной и щупом; навинчиваемый масляный фильтр полного потока

Технические характеристики

• Модель: 403D-15G
• Применение: Генерация электрической энергии (ElectropaK)
• Механическая мощность (брутто): 12-19,7 kWm
• Типичная электрическая мощность: 13-24 kVA (10-19 kWe)
• Доступные номинальные обороты: 1500, 1800, 3000 rpm
• Конфигурация: 3 цилиндра в ряд
• Диаметр x ход: 84 мм x 90 мм
• Рабочий объем: 1,5 L
• Степень сжатия: 22,5:1
• Наддув: естественный впуск
• Сгорание: непрямой впрыск
• Охлаждение: жидкостное
• Вращение (со стороны маховика): против часовой стрелки
• Типичный КПД генератора: 87-88%
• Габариты ElectropaK (Д x Ш x В): 820 x 476 x 791 mm
• Сухая масса ElectropaK: 197 kg
• Соответствие по выбросам: UN ECE R96 Stage IIIA постоянная скорость; U.S. EPA Stationary Emergency Engine (где применимо)
