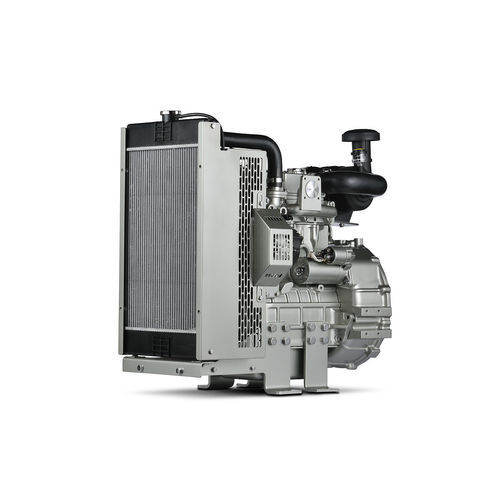

Дизельный двигатель 403D-11G

3 цилиндраохлаждаемый водойStage III

Обзор
Perkins 403D-11G — 3-цилиндровый дизельный двигатель, предназначенный для выработки электрической энергии. Компактный модуль ElectropaK обеспечивает высокую плотность мощности и экономичный расход топлива, подходя как для нерегулируемых территорий, так и для зон с более строгими требованиями по выбросам.

Ключевые характеристики

• Брутто механическая мощность: 8–18 kWm
• Типичная электрическая мощность: 9–20 kVA (7–16 kWe)
• Номинальные обороты: 1500 / 1800 / 3000 об/мин
• Рабочий объем: 1,1 л — 3 цилиндра в ряд
• Выбросы: UN ECE R96 Stage IIIA (постоянная скорость) и U.S. EPA Stationary Emergency Engine

Основные преимущества

• Компактность и гибкость: конструкция ElectropaK минимизирует занимаемое пространство и упрощает интеграцию при ограниченном месте для постобработки. Доступны конфигурации под конкретные требования по скорости/частоте.
• Эффективность, низкий шум и долговечность: 3-цилиндровая схема и косвенный впрыск обеспечивают экономичный расход топлива и сниженный уровень шума, что важно для городских установок.
• Низкие эксплуатационные затраты: простая система косвенного впрыска, надёжный механический регулятор, стандартные точки обслуживания и единая платформа уменьшают сложность обслуживания и общую стоимость владения.

Технические характеристики продукта
Общий диапазон мощности
Брутто механическая мощность: 8–18 kWm
Типичная электрическая мощность: 9–20 kVA (7–16 kWe)
Номинальные обороты: 1500 / 1800 / 3000 об/мин

Стандарты по выбросам
UN ECE R96 Stage IIIA (постоянная скорость) и U.S. EPA Stationary Emergency Engine

Типичная электрическая мощность 50 Hz
Prime: 9.0–18 kVA
Standby: 10.0–20 kVA

Типичная электрическая мощность 60 Hz
Prime: 9 kWe
Standby: 9.9 kWe

Общее
Число цилиндров: 3 в ряд
Диаметр x ход: 77 mm x 81 mm
Рабочий объем: 1,1 л
Степень сжатия: 23.0:1
Наддув: атмосферный
Система сгорания: косвенный впрыск
Направление вращения (со стороны маховика): против часовой стрелки
Охлаждение: жидкостное
Типичный КПД генератора: 86–87%
Переключаемая частота/скорость: Нет

Габариты ElectropaK
Длина: 776 mm
Ширина: 449 mm
Высота: 770 mm
Сухой вес (ElectropaK): 129 kg

Стандартное оборудование (403D-11G)
Система впуска воздуха

• Установленный воздушный фильтр

Система управления

• 12 V Electronic Shut Off Solenoid (ESOS), включен в режим работы
• 12 V стартер и 12 V 15 A генератор с DC-выходом
• Подогрев свечей для холодного старта и переключатель нагрев/старт
• Датчики давления масла и температуры охлаждающей жидкости

Система охлаждения

• Установленный радиатор, трубопроводы и защитные кожухи
• Термостатическая система с ременным приводом водяного насоса и толкающим вентилятором

Маховик и кожух маховика

• 1500/1800 об/мин: маховик высокой инерции по SAE J620 размер 6½, тяжёлый кожух SAE 5 Long
• 3000 об/мин: маховик высокой инерции по SAE J620 размер 6½, лёгкий кожух SAE 5 Short

Топливная система

• Механически регулируемый насос впрыска кассетного типа
• Топливный фильтр раздельного элемента

Общее

• Кронштейны крепления двигателя спереди и сзади

Масляная система

• Мокрый стальной поддон с заливной горловиной и щупом
• Фильтр масла spin-on полного потока

Определения / Примечания
Prime power: мощность, доступная при переменной нагрузке при отсутствии основной сети (разрешена перегрузка 10% в течение 1 часа каждые 12).
Standby power: мощность, доступная для аварийного использования при отказе основной сети (перегрузка не допускается).
*Итоговые размеры зависят от выбранных опций. ESE (1800 об/мин) — сертифицированная модель Emergency Stationary Equipment.
