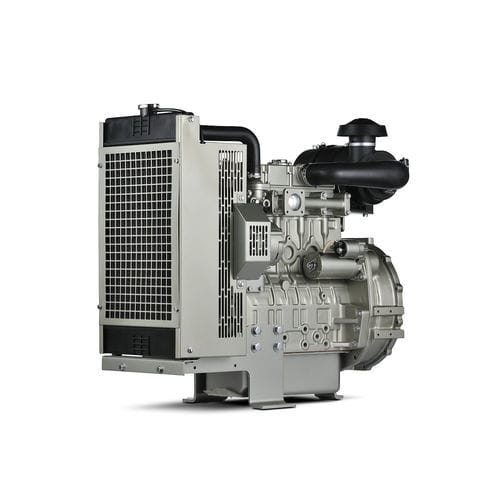

Дизельный двигатель 404D-22TAG

4 цилиндратурболинейный

Обзор
Ряд Perkins 404 для электрической генерации (EP) является наиболее крупным и технически проработанным в серии 400. 4-цилиндровый 2,2 л 404D-22TAG снижает уровень шума, вибраций и грубости (NVH), обеспечивая при этом надёжную работу в составе генераторных установок в нерегулируемых зонах, соответствующих UN ECE R96 Stage IIIA при постоянной частоте и U.S. EPA Stationary Emergency Engine. Ключевые преимущества: надёжный холодный пуск, низкие эксплуатационные расходы, компактная конструкция и экономичное потребление топлива.

Ключевые характеристики

• Суммарная механическая мощность: 34,4-36,3 kWm
• Типовая электрическая мощность: 37-40 kVA (29-32 kWe)
• Выбросы: UN ECE R96 Stage IIIA постоянная скорость; U.S. EPA Stationary Emergency Engine

Основные преимущества

• Низкая стоимость владения в течение срока службы — Надёжность, экономичное потребление топлива, простота установки и проверенные компоненты снижают общую стоимость владения. Доступны опции последующей обработки выхлопа для дополнительной экономии.
• Компактный, тихий и подходит для шумочувствительных объектов — Обеспечивает диапазон 20–40 kVA с плавной работой 4-цилиндрового двигателя и сниженным уровнем шума, подходит для городских и других шумочувствительных установок генераторов.

Характеристики продукта
Диапазон общей мощности
Суммарная механическая мощность: 34,4-36,3 kWm
Типовая электрическая мощность: 37-40 kVA (29-32 kWe)
Номинальная скорость: 1800 rpm

Стандарты по выбросам
Выбросы: UN ECE R96 Stage IIIA постоянная скорость; U.S. EPA Stationary Emergency Engine

Типовая электрическая мощность 60 Гц
Prime: 29,2 kWe
Standby: 32,1 kWe

Общие данные
Число цилиндров: 4 в ряд
Диаметр цилиндра: 84 mm (3,3 in)
Ход поршня: 100 mm (3,9 in)
Рабочий объём: 2,2 l (135,2 in³)
Степень сжатия: 23,3:1
Наддув: турбонаддув с промежуточным охлаждением
Система сгорания: косвенный впрыск
Вращение со стороны маховика: против часовой стрелки
Система охлаждения: жидкостное
Послеобработка: -
Типичный КПД генератора: 90%
Переключаемость: Нет

Габариты ElectropaK
Длина: 1050 mm (41,3 in)
Ширина: 710 mm (28 in)
Высота: 998 mm (39,3 in)
Сухой вес: 306 kg (675 lb)

Отказ от ответственности / Примечания
* Окончательные размеры зависят от выбранных опций.
* Только ESE (1800 rpm) - Emergency Stationary Equipment.

Стандартное оборудование
Система впуска воздуха

• Установленный воздушный фильтр

Система управления

• 12 В стартер и 12 В 65 А генератор с постоянным током
• Электронный запорный соленоид (ESOS) 12 В, срабатывающий при подаче питания

Система охлаждения

• Датчик температуры охлаждающей жидкости
• Установленный радиатор, трубопроводы и защитные ограждения
• Термостатическая система с ременным приводом насоса охлаждающей жидкости и напорным вентилятором

Маховики и корпус маховика

• 1800 rev/min
• Корпус маховика SAE 4 long
• Маховик высокой инерции по SAE J620 размер 7 1/2 heavy

Топливная система

• Электронно регулируемый насос впрыска кассетного типа
• Топливный фильтр с раздельными элементами

Общее

• Кронштейны крепления двигателя спереди и сзади
• Свечи накаливания для холодного старта и переключатель подогрева/старта

Масляная система

• Датчик давления масла
• Навинчиваемый фильтр смазочного масла полного потока
• Мокрый картер из стали с горловиной и щупом

Технические характеристики

• Модель: 404D-22TAG
• Brand: Perkins
• Семейство двигателей: 404 (4 цилиндра, 2,2 литра)
• Суммарная механическая мощность: 34,4-36,3 kWm
• Типовая электрическая мощность: 37-40 kVA (29-32 kWe)
• Номинальная скорость: 1800 rpm
• Prime (60 Hz): 29,2 kWe
• Standby (60 Hz): 32,1 kWe
• Сертификация по выбросам: UN ECE R96 Stage IIIA постоянная скорость; U.S. EPA Stationary Emergency Engine
• Число цилиндров: 4 в ряд
• Бор x ход: 84 mm x 100 mm
• Рабочий объём: 2,2 l
• Степень сжатия: 23,3:1
• Наддув: турбонаддув с промежуточным охлаждением
• Система сгорания: косвенный впрыск
• Вращение: против часовой стрелки (со стороны маховика)
• Охлаждение: жидкостное
• Типичный КПД генератора: 90%
• Габариты ElectropaK (L×W×H): 1050 mm × 710 mm × 998 mm
• Сухой вес (ElectropaK): 306 kg
