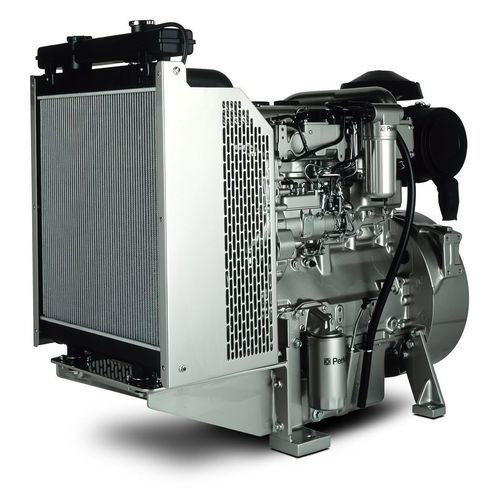

Дизельный двигатель 1103A-33TG

3 цилиндратурболинейный

Обзор
1103A-33TG — компактный 3-цилиндровый двигатель объёмом 3,3 л, разработанный для работы в режимах prime и standby генерации электроэнергии. Соответствует требованиям по выбросам до уровня EU Stage IIIA / U.S. EPA Tier 3 и обеспечивает экономичное потребление топлива и хорошую способность принимать нагрузку для генераторных установок.

Применение

• Prime-энергия для небольших промышленных и коммерческих генераторов
• Резервные и аварийные энергосистемы
• Компактные конфигурации ElectropaK

Ключевые особенности

• Простота обслуживания — механический впрыск топлива, атмосферные или турбированные варианты, интервалы обслуживания 500 часов
• Единые места установки — совместимость с другими моделями серии 1100 для упрощения модернизации
• Качественная фильтрация масла и топлива — повышает надёжность и срок службы
• Подходит для режима prime — спроектирован для непрерывной работы и стабильного принятия нагрузки

Основные характеристики

• Механическая суммарная мощность: 42 - 70 kWm
• Типичная электрическая мощность: 45 - 75 kVA (36 - 60 kWe)
• Выбросы: оптимизировано по топливу (до EU Stage IIIA / U.S. EPA Tier 3 эквивалент)
• Номинальная частота вращения: 1500 / 1800 rpm

Технические спецификации
Общий диапазон мощности
Механическая суммарная мощность | 42 - 70 kWm
Типичная электрическая мощность | 45 - 75 kVA (36 - 60 kWe)
Номинальная частота вращения | 1500 / 1800 rpm

Стандарты выбросов
Выбросы | Оптимизировано по топливу

Типичная электрическая мощность 50 Hz
Prime | 45 - 60 kVA
Standby | 50 - 66 kVA

Типичная электрическая мощность 60 Hz
Prime | 43 - 55 kWe
Standby | 47 - 60 kWe

Общие данные
Число цилиндров | 3 вертикально в ряд
Диаметр цилиндра | 105 mm (4.13 in)
Ход поршня | 127 mm (5 in)
Рабочий объём | 3.3 l (201 in³)
Степень сжатия | 17.3:1
Наддув | Турбированный
Система сгорания | Прямой впрыск
Направление вращения со стороны маховика | Против часовой стрелки
Система охлаждения | Жидкостная
Постобработка | -
Типичный КПД генератора | 89%
Переключаемый | Да

Габариты ElectropaK
Длина | 1150 mm (45.3 in)
Ширина | 760 mm (30 in)
Высота | 1300 mm (51.2 in)
Сухая масса | 420 kg (926 lb)

Отказ от ответственности
Примечание 1 | *Окончательные размеры зависят от выбранных опций

Определения
Prime Power | Неограниченное использование по времени со средним коэффициентом нагрузки 80% от публикуемой prime-мощности за каждые 24 часа. Допускается перегрузка 10% в течение 1 часа в каждые 12 часов работы.
Standby Power | Ограничено 500 часами в год, из которых до 300 часов могут быть непрерывной работой. Перегрузка не допускается.

Технические характеристики

• Модель: 1103A-33TG
• Серия двигателя: 1100 Series
• Число цилиндров: 3 вертикально в ряд
• Диаметр x ход: 105 mm x 127 mm
• Рабочий объём: 3.3 l
• Степень сжатия: 17.3:1
• Наддув: Турбированный
• Система сгорания: Прямой впрыск
• Номинальные обороты: 1500 / 1800 rpm
• Механическая суммарная мощность: 42 - 70 kWm
• Типичная электрическая мощность (50 Hz prime/standby): 45 - 60 kVA / 50 - 66 kVA
• Типичная электрическая мощность (60 Hz prime/standby): 43 - 55 kWe / 47 - 60 kWe
• Выбросы: Оптимизировано по топливу (соответствует до EU Stage IIIA / U.S. EPA Tier 3 эквивалент)
• Охлаждение: Жидкостное
• Типичный КПД генератора: 89%
• Габариты ElectropaK (L x W x H): 1150 mm x 760 mm x 1300 mm
• Сухая масса (ElectropaK): 420 kg
• Стандартные поставляемые элементы включают: установленный воздушный фильтр; стартер 12 V и генератор 12 V 65 A; электромагнитный клапан остановки 12 V с питанием в рабочем состоянии; установленный радиатор и трубопроводы; термостатически управляемое охлаждение с шестерёнчатым циркуляционным насосом и клиновентилятором, приводимым ремнём; маховик высокой инерции по SAE J620 размер 10/11½; корпус маховика SAE 3; фильтр топлива следующего поколения и роторный топливный насос; передние кронштейны крепления двигателя; масляный картер с заливной горловиной и щупом; навинчиваемый масляный фильтр.
