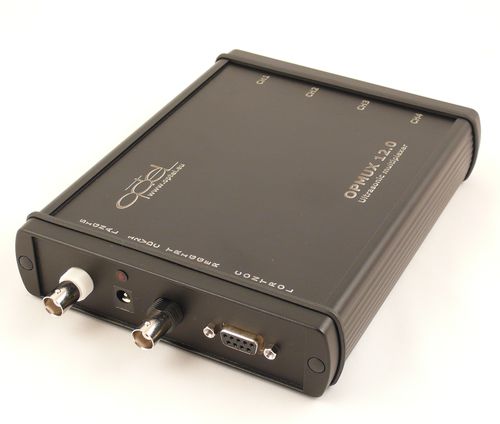

OPMUX особенно хорошо подходит для ультразвуковых измерений
а также другие виды измерений, которые требуют много каналов.
Вместе с картой OPCARD 2.0 или OPBOX 2.0 и ультразвуковыми зондами она может быть использована в качестве полноценного устройства для ультразвукового тестирования.
Каждый канал имеет отдельный пульсер и приемник.
Мультиплексор вместе с картой OPCARD 2.0 - PCI-bus Ultrasonic Card или OPBOX 2.0 - Ультразвуковым испытательным блоком становится полным ультразвуковым испытательным устройством.
Особенности:
- независимые каналы приема-передачи;
- интерфейс управления USB или RS232;
- BNC триггерный вход;
- BNC-сигнальный выход;
- источник питания 12В/2А;
- Вместе с OPCARD 2.0 или OPBOX 2.0
и поставляется Программный пакет:
- универсальная ультразвуковая измерительная система
- различная обработка изображений:
- традиционная обработка,
- SAFT*),
- CUDA.
Технические данные:
Каналы: 4
Внутренняя прибыль: 20 дБ
Импульсное напряжение: от(0V) до 360V
(положительный импульс, импульсный сигнал о коротком замыкании)
Время зарядки: 1 - 8 мкс с шагом 1 мкс
Полоса пропускания: 0,5 МГц - 20 МГц (- 3 дБ)
Длительность импульса: Короткое замыкание, полоса пропускания до 50 МГц
Время осени: ≤20 нс
Выход
Импеданс: ≤
Релейные выходы: 3 максимум
Цифровые входы: 1 (TTL)
Вес: 550 гр
---
